TR-68-TRAB-F

Räder für Baugerüste

Monolithische Räder aus Polyamid 6

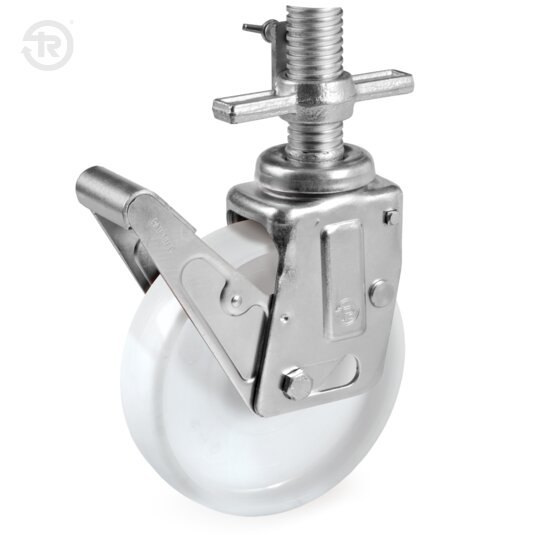

TR-68-SRC-CF

Gerüstrolle aus Polyamid 6 mit Gewindezapfen

TR-68-TRAB-2PEDF

Gerüstrolle aus Polyamid 6 mit Gewindezapfen, Doppelpedal

Produktionsvorgabe

Scrollen Sie horizontal

Radbeschreibung
Gehäuse-Beschreibung
Anwendungsumgebung
Böden
Rollwiderstand bei manueller Handhabung des Wagens

Radbeschreibung

Einteiliges Rad aus Polyamid 6

Gehäuse-Beschreibung

Gehäuse bestehend aus Platte, kugellagerhaltescheibe und galvanisch verzinkter Stahlblechgabel. Bei den Gehäusen für Räder Durchmesser 150 mm bestehen die Lenkgderehungen aus zweireihigem fettgeschmiertem Kugelkranz; bei den Gehäusen für Räder Durchmesser 200 mm bestehen die Lenkdrehungen aus einem einfachwirkenden Axialkugellager und einem einreihigen fettgeschmierten Kugelkranz. Zentraler Bolzen besteht aus Stahlrohr gewonnener Trapezgewindzapfen und durch mechanischer Verformung fettgeschiertem Kugelkranz.

Anwendungsumgebung

Designed for industrial environments, even in presence of aggressive chemical substances. Not recommended in areas with strong organic acids and concentrated mineral acids.

Schwache Säuren

Starke Säuren

Wasser

Alkohol

Schwache Basen

Starke Basen

Kohlenwasserstoffe

Lösungsmittel

Böden

Nur auf glatten und kompakten Oberflächen geeignet, nicht angepasst wo Hindernisse zu überwinden sind. Können empfindliche Böden beschädigen.

Asphalt

Zementharz-Zement

Gitterrost-Boden

Mit Hindernissen

Fliesenboden

Ohne Belag

Mit Spänen

Rollwiderstand bei manueller Handhabung des Wagens

Die Tabelle gibt für jede Ladung und Raddurchmesser die nötige Kraft an (in daN) um ein einzelnes Rad mit einer gleichmäßigen Geschwindigkeit von 4 km/h auf glattem Boden zu schieben oder ziehen. Für Wagen mit vier Räder die handbetrieben werden müssen, sollte man Durchmesser wählen die zu Werte unter 5 daN bringen. Wo die Bewegung sehr häufig ist, sind Werte unter 3 daN empfohlen.

Durchmesser	100	200	300	400	500	700	1000	1200
65	5,5
80	4
100	3,5	6	9
125	2,5	5	6	8
150	1	2,5	6	8	10
175	<1	2	5,5	7	9
200	<1	1,8	4,7	5,8	6,5	7,8
250	<1	1,5	4	4,5	6	8	12	16
