TR-75-S

Kompaktrollen aus TR-Polyurethan

Kern aus Stahlrohr, mit Kugellagern

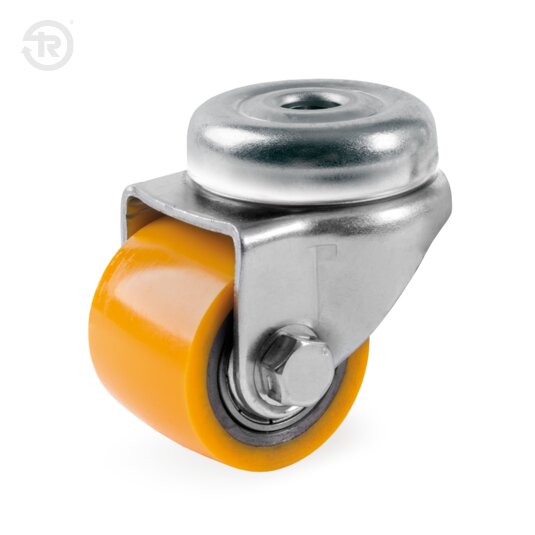

TR-75-SR-FP

Lenkrolle aus TR-Polyurethan, mit Rückenloch

TR-75-SR-FP-FR

Lenkrolle aus TR-Polyurethan, mit Rückenloch und Bremse

TR-75-SRP

Lenkrolle aus TR-Polyurethan

TR-75-SRP-FR

Lenkrolle aus TR-Polyurethan mit Bremse

Produktionsvorgabe

Scrollen Sie horizontal

Radbeschreibung
Gehäuse-Beschreibung
Anwendungsumgebung
Böden
Rollwiderstand bei manueller Handhabung des Wagens

Radbeschreibung

Laufbelag aus gegossenem "TR"-Polyurethan; Härte 92+/-2 Shore A. Stahlrohrkern ohne Schweissungen.

Gehäuse-Beschreibung

Gehäuse bestehend aus Platte, kugellagerhaltescheibe und Gabel aus galvanisch verzinktem Stahlblech. Die Lenkdrehung besteht aus zwei fettgeschmierten Kugellaufbahnen, die durch die besondere Form der Befestigungsplatte geschützt sind. Der zentrale Stahlbolzen ist durch Stanzen gefertigt und vernietet. Die Vorderbremse gestattet die Feststellung von Gehäuse und Rad.

Anwendungsumgebung

Designed for industrial environments, even in presence of alcohols, glycols, hydrocarbons. Not recommended in areas with organic acids and mineral acids, base solutions and saturated vapour.

Schwache Säuren

Starke Säuren

Wasser

Alkohol

Schwache Basen

Starke Basen

Kohlenwasserstoffe

Lösungsmittel

Böden

Geeignet auf Fliesenboden, Beton-Harz, Asphalt. Werden auf unebenem Boden oder wo Späne und Bearbeitungsreste sind abgeraten. Nicht Geeignet falls Hindernisse, auch niedrigerer Höhe, auf der üblichen Strecke zu finden sind. Beschädigen empfindliche Böden nicht und lassen keine Spuren.

Asphalt

Zementharz-Zement

Gitterrost-Boden

Mit Hindernissen

Fliesenboden

Ohne Belag

Mit Spänen

Rollwiderstand bei manueller Handhabung des Wagens

Die Tabelle gibt für jede Ladung und Raddurchmesser die nötige Kraft an (in daN) um ein einzelnes Rad mit einer gleichmäßigen Geschwindigkeit von 4 km/h auf glattem Boden zu schieben oder ziehen. Für Wagen mit vier Räder die handbetrieben werden müssen, sollte man Durchmesser wählen die zu Werte unter 5 daN bringen. Wo die Bewegung sehr häufig ist, sind Werte unter 3 daN empfohlen.

Durchmesser	Breite	100	200	300	500	600	800	1000
80	90	1,3	2,7	4,4	8,2	10,4	15,3
80	70	1,3	3	5,5	10,3	13,5
82	70	1	2,6	5,4	11,2	15,3
82	85	1	2,6	5	10,5	13,9	22
82	100	<1	<1	2,3	6,7	9,8	17,8	28
82	90	<1	2,3	4,2	9	12,2	20
85	40	1,4	5,3	10,4
85	70	<1	1,9	5,2	10,9	15,5
85	80	<1	1,6	4,5	9,5	13,6	24
85	100	<1	<1	2	5,8	9,3	17	27
85	90	<1	<1	3,5	7,9	11,4	20,5
