TR-68-NL-M
Ruedas con soportes para cargas ligeras y soportes para cargas medias

Ruedas monoliticas de poliamida 6



loading

Especificaciones tecnicas

Desplazarse horizontalmente
Descripción rueda

Descripción rueda

Ruedas monobloque en poliamida 6

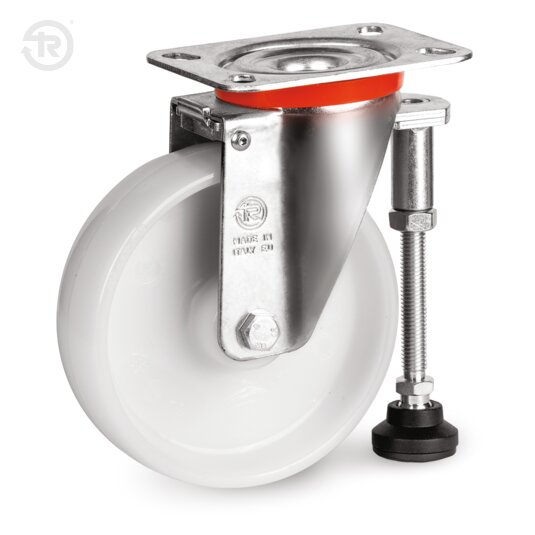

Descripción soporte

Descripción soporte

Soporte formado por pletina, anillo retención bolas y horquilla en chapa de acero cincado electrolíticamente; órgano de rotación formado por dos coronas de bolas lubricadas con grasa y protección con anillo guardapolvo en polietileno. Perno central integral con la pletina conseguido por moldeado y ensamblado por remachado. Pie nivelador, compuesto por una base de chapa de acero galvanizado electrolíticamente fijada a la horquilla, alojamiento para vástago roscado de acero galvanizado electrolíticamente y por una base de plástico con disco antideslizante montando en la base del vástago.

Condiciones ambientales de uso

Condiciones ambientales de uso

Son recomendadas para ambientes industriales con presencia de agentes químicos agresivos. No se recomiendan para ambientes con presencia de ácidos orgánicos fuertes y minerales concentrados.

giallo
Acidos débiles
rosso
Acidos fuertes
verde
Agua
verde
Alcohol
verde
Bases débiles
giallo
Bases fuertes
verde
Hidrocarburos
giallo
Solventes
Pavimentos

Pavimentos

Idóneas para pavimentos lisos y poco porosos. No son adecuadas si hay obstáculos presentes en la trayectoria.

no asfalto
Asfalto
cemento-resine
Cemento Resine
no grigliato
Pavimento Enrejado
no con-ostacoli
Con Obstáculos
piastrelle
Azulejos
no sterrato
Desterrado
no con-trucioli
Con Virutas
Fuerza de tracción o empuje para el movimiento de la rueda

Fuerza de tracción o empuje para el movimiento de la rueda

Al variar de la carga y del diámetro, la tabla muestra la fuerza necesaria (en daN) para empujar o arrastrar una rueda sobre un pavimento liso y a una velocidad constante de 4 km/h. Para el desplazamiento manual de un carro de 4 ruedas, eligir diámetros con valores 5 daN, y para desplazamientos frecuentes eligir valores 3 daN.

DiámetroAnchura10020030040050070010001200
6505,5
8004
10003,569
12502,5568
150012,56810
1750<125,579
2000<11,84,75,86,57,8
2500<11,544,5681216
