TR-68-NL-M
Roues avec montures pour charges légères et montures pour charges moyennes

Roues monolithiques en polyamide 6



loading

Spécifications techniques

Faire défiler horizontalement
Description de la roue

Description de la roue

Roues monoblocs en polyamide 6

Description de la monture

Description de la monture

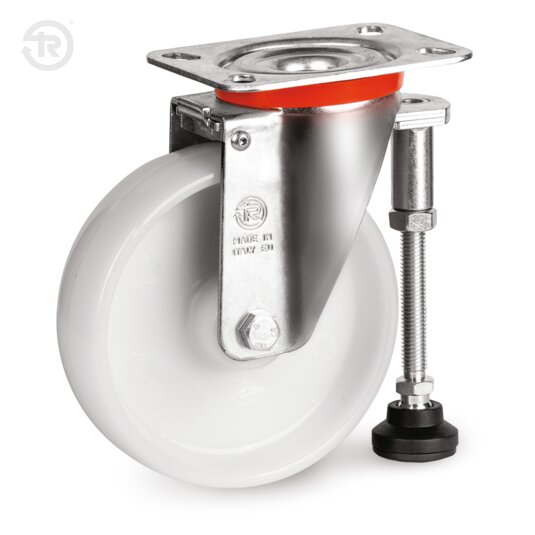

Monture constituée de platine, bague de teneu des billes et chape en tôle d'acier zingué électrolytiquement ; organe de rotation formé de deux couronnes de billes graissées et protection avec anneau pare-poussière en polyéthylène. Tige centrale intégrée à la platine, obtenue par moulage et montée par rivetage. Le pied se compose d'un support en tôle d'acier galvanisé par électrolyse et fixé à la chape, un logement pour tige soudé au support, une tige filetée en acier galvanisé par électrolyse, une base en plastique avec un disque anti-dérapant monté sur la base de la tige.

Milieux d'utilisation

Milieux d'utilisation

Conseillées pour les milieux industriels, même en présence d'agents chimiques agressifs. Déconseillées en présence d'acides organiques forts et minéraux concentrés.

giallo
Acides faibles
rosso
Acides forts
verde
Eau
verde
Alcool
verde
Bases faibles
giallo
Bases fortes
verde
Hydrocarbures
giallo
Solvants
Sols

Sols

Indiquées uniquement pour les sols lisses et compacts. Déconseillées s'il y a des obstacles le long du parcours.

no asfalto
Asphalte
cemento-resine
Beton-Resine
no grigliato
Sol Grillage
no con-ostacoli
Obstacles
piastrelle
Gres
no sterrato
Sol Deblaye
no con-trucioli
Sol Avec Copeaux
Force de traction ou poussée pour la manutention de la roue

Force de traction ou poussée pour la manutention de la roue

Pour chaque charge et diamètre, le tableau indique la force (en daN) nécessaire pour pousser ou tracter une seule roue à la vitesse constante de 4 km/h sur sol lisse. Pour la manutention manuelle d'un chariot à 4 roues, choisir des diamètres qui portent à des valeurs 5 daN; pour une manutention fréquente choisir des valeurs 3 daN.

DiamètreLargeur10020030040050070010001200
6505,5
8004
10003,569
12502,5568
150012,56810
1750<125,579
2000<11,84,75,86,57,8
2500<11,544,5681216
Tous droits de propriété des modèles réservés. Ne pas reproduire les dessins et les photos sans en citer la source.
