Wie man das richtige Rad auswählt

1. Art der Anwendung

Identifizieren Sie den Verwendungszweck, um die wesentlichen Anforderungen an das Rad in Bezug auf Materialien, Festigkeit und Leistung zu definieren.

2. Gesamtlast

Die maximale Tragkraft von Rädern für den industriellen Einsatz wird in daN angegeben und durch Prüfungen nach ISO 22883:2004 definiert. Für Apparateräder wird die maximale Tragkraft durch Prüfungen festgelegt, die nach ISO 22881:2004, für Möbelräder nach ISO 22879:2016 oder 22880:2016 durchgeführt wurden.

Zur Berechnung der für die jeweilige Anwendung erforderlichen Tragkraft sind das Gewicht des Fahrzeugs, die Anzahl der Räder, die den Boden berühren, und die Position der Last im Verhältnis zum Schwerpunkt zu berücksichtigen.

Feste Last:

bei einem Wagen mit vier in Bewegung befindlichen Rädern tragen immer drei Räder die Last.

Flüssige Last:

bei einem Wagen mit vier in Bewegung befindlichen Rädern tragen aufgrund der wellenförmigen Bewegung der Flüssigkeit immer nur zwei Räder die Last.

3. Art der Lastbewegung

• Manuelle Bewegung Sorgfältig den Kraftaufwand des Bedieners überprüfen. Nach den geltenden Vorschriften wird empfohlen, bei sporadischem Kraftaufwand das Gewicht von 5 kg nicht zu überschreiten bzw., wenn der Wagen oft oder für lange Strecken geschoben werden, muss das Gewicht auf 3 kg zu senken. Die Dokumentation von Tellure Rôta enthält für jede Radserie eine Tabelle mit der Zug-/Schubkraft bei verschiedenen Lastwerten für unterschiedliche Durchmesser.
• Mechanische oder gemischte manuelle/mechanische Bewegung Für diese Verwendungszwecke werden Räder mit Metallfelge, gegossenem Polyurethan-Laufbelag, Kugellager und geeigneten Gehäusen (schwere Gehäuse mit gehärteten Stahlblechschalen, extra-schwere und elektrogeschweißte Gehäusen) empfohlen. Für Produkte, die für diese Anwendungen geeignet sind, geben wir in unserer Dokumentation die Tragkraft bei 6 km/h als Referenz an. Bei der Verwendung mit Geschwindigkeiten über 4 km/h muss jedoch eine mögliche Verringerung der Tragfähigkeit der Räder berücksichtigt werden (Link zu Unterseite).

Die in der Tellure Rôta-Dokumentation angegebenen Radleistungen gelten für den intermittierenden Betrieb. Falls Sie eine Dauerbewegung benötigen, kontaktieren Sie uns bitte für weitere Informationen.

Der Katalog enthält für jede Radserie eine Tabelle, in der die Zug- oder Schubkraft angegeben ist, die zum Bewegen der Last erforderlich ist, wie im Beispiel unten.

Zug-oder Schubkraft für die Bewegung des Rades

Für jede Last und jeden Durchmesser gibt die Tabelle die Kraft (in daN) an, die erforderlich ist, um ein einzelnes Rad bei einer konstanten Geschwindigkeit von 4 km/h auf glattem Boden zu schieben oder zu ziehen. Für die manuelle Bewegung eines 4-rädrigen Wagens sind Durchmesser zu wählen, die Werte < 5 daN ergeben; bei häufiger Bewegung Werte < 3 daN.

4. Geschwindigkeit

Bedenken Sie, dass sich die Tragfähigkeit des Rades bei höheren Geschwindigkeiten verringert, wobei der Prozentsatz je nach Art des Laufbelags unterschiedlich ist.

Für Hochgeschwindigkeitsanwendungen (über 6 km/h) werden Räder mit gegossenem Polyurethan-Laufbelag in Kombination mit elektrogeschweißten Gehäusen empfohlen.

TRAGFÄHIGKEITSÄNDERUNG IN ABHÄNGIGKEIT VON DER GESCHWINDIGKEIT

Diese Tabelle enthält ausschließlich Radtypen, die Tellure Rota für den Einsatz bei Geschwindigkeiten über 4 km/h empfiehlt. Für nicht aufgeführte Produkte wird der Einsatz mit mechanisierter Bewegung bei Geschwindigkeiten über 4 km/h nicht empfohlen.

Für Anwendungen mit Geschwindigkeiten über 4 km/h wird der Einsatz von Rädern mit Kugellager-Nabe in Kombination mit schweren P-PX-, schweren PT- (mit gehärteten Stahlblechstahlen), extra-schweren EP-, elektrogeschweißte EE MHD, EE HD, EE EHD, elektrogeschweißte doppelgehäuse EEG MHD, EEG HD, EEG EHD elektrogeschweißte gefederte EES MHD-Gehäusen empfohlen.

Leichte SL-, NL-, NLX- und Mittelschwere M Gehäuse sind für mechanisierte Bewegungen bei Geschwindigkeiten über 4 km/h nicht empfohlen.

PDF herunterladen

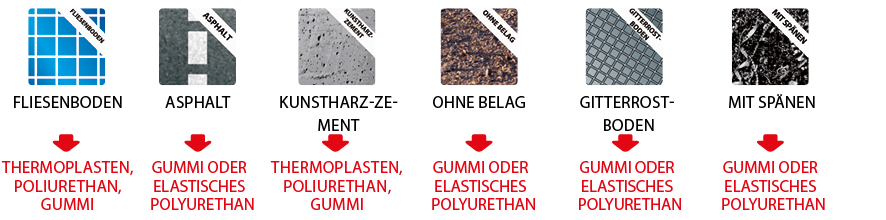

5. Boden und Umgebung

Prüfen Sie die Kompatibilität der einzelnen Serien mit den verschiedenen Bodenbelägen und den in der Dokumentation angegebenen Umgebungsbedingungen.

6. Prüfen Sie für jede Serie die Kompatibilität mit den wichtigsten Chemikalienfamilien (Link zur Tabelle oder ähnliches).

Verificare per ogni serie la compatibilità con le principali famiglie di agenti chimici.

In Gegenwart von Wasser, Öl, Fett oder korrosiven Stoffen ist es notwendig, Räder und Rollen aus widerstandsfähigen Materialien zu wählen, um Leistung und Lebensdauer zu erhalten.

PDF herunterladen

7. Manövrierfähigkeit

Die Leichtigkeit, mit der die Wagen gefahren und manövriert werden können, hängt von der Anzahl und der Anordnung der Räder, der Art der Gehäuse und der Lage des Lastschwerpunkts ab. Diese Elemente müssen daher sorgfältig bewertet werden, um die am besten geeignete Montagekonfiguration zu bestimmen.

Vier Lenkrollen

Sie gewährleisten maximale Manövrierfähigkeit; der Wagen kann sich um die eigene Achse drehen und sehr leicht die Fahrtrichtung ändern, jedoch mit eingeschränkter Kontrolle.

Zwei Lenkrollen und zwei Bockrollen

Bevorzugte Lösung für lange, gerade Strecken und mittlere Lasten mit manueller Bewegung.

Vier Lenkrollen und zwei Bockrollen

Sehr hohe Tragfähigkeit und Stabilität mit ausgezeichneter Führung auf geraden Strecken und der Möglichkeit, sich um die eigene Achse zu drehen. Ideale Lösung für sehr hohe Lasten und sehr lange Wagen.

Vier Bockrollen

Geeignete Lösung für lange, gerade Strecken ohne Richtungswechsel.

Eine Bockrolle und zwei Lenkrollen

Geeignete Lösung für lange, gerade Strecken mit wenigen Richtungswechseln.

8. Energieverbrauch

Die Energiemenge, die erforderlich ist, um ein Rad in Bewegung zu halten, steigt mit der Last und mit der Achsen- und Rollreibung, nimmt aber mit zunehmendem Durchmesser des Rades ab.

Die Wahl von Rädern mit großem Durchmesser und geeigneter Mischung verbessert die Gleitfähigkeit und verringert den Energieaufwand.

Zusammenfassende Tabelle

PDF herunterladen
