TR-62-EP

Roues avec montures pour charges extra-lourdes

Bandage en polyuréthane TR-Roll, haute épaisseur, corps en aluminium

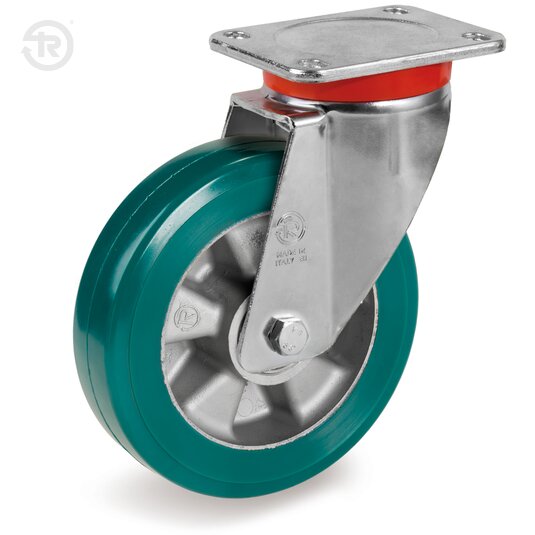

TR-62-SRP-EP

Roulette en polyuréthane TR-Roll haut epaisseur pivotante EE MHD

TR-62-SF-EP

Roulette en polyuréthane TR-Roll haut epaisseur fixe EP

TR-62-SRP-EP-FR

Roulette en polyuréthane TR-Roll haut epaisseur pivotante EP

Spécifications techniques

Faire défiler horizontalement

Description de la roue
Description de la monture
Milieux d'utilisation
Sols
Force de traction ou poussée pour la manutention de la roue

Description de la roue

Roues en polyuréthane TR-ROLL, dureté 75 Shore A; corps en aluminium moulé sous pression.

Description de la monture

Monture constituée de platine et chape en tôle d'acier zingué ; organe de rotation formé d'un roulement de poussée ELP et d'un roulement à rouleaux coniques et protection avec anneau pare-poussière en polyétylène. Tige centrale intégrée à la platine, obtenue par tournage et filetage et fixée à l'aide d'un écrou autobloquant.

Milieux d'utilisation

Conseillées pour les milieux industriels, même en présence d'alcools, glycols, hydrocarbures.

Acides faibles

Acides forts

Eau

Alcool

Bases faibles

Bases fortes

Hydrocarbures

Solvants

Sols

Indiquées pour tous les types de sol, même pour une utilisation en extérieur. Elles permettent un facile dépassement des obstacles. Elles n'endommagent ni tachent les sols.

Asphalte

Beton-Resine

Sol Grillage

Obstacles

Gres

Sol Deblaye

Sol Avec Copeaux

Force de traction ou poussée pour la manutention de la roue

Pour chaque charge et diamètre, le tableau indique la force (en daN) nécessaire pour pousser ou tracter une seule roue à la vitesse constante de 4 km/h sur sol lisse. Pour la manutention manuelle d'un chariot à 4 roues, choisir des diamètres qui portent à des valeurs 5 daN; pour une manutention fréquente choisir des valeurs 3 daN.

Diamètre	150	250	350	450	550	700
100	2,5	4
125	1,8	3,2	5
160	1,4	2,8	3,5	4,2	5
180	<1	2	3,2	4,2	4,7
200	<1	1,5	2,8	3,7	4,3	5
250	<1	1,3	2,5	3,7	4,3	5
