TR-60-TRAB-C

Roues pour échafaudages

Bandage en polyurethane thermoplastique, corps en polyamide 6

TR-60-SRC-L

Roulette en polyuréthane thermoplastique à tige

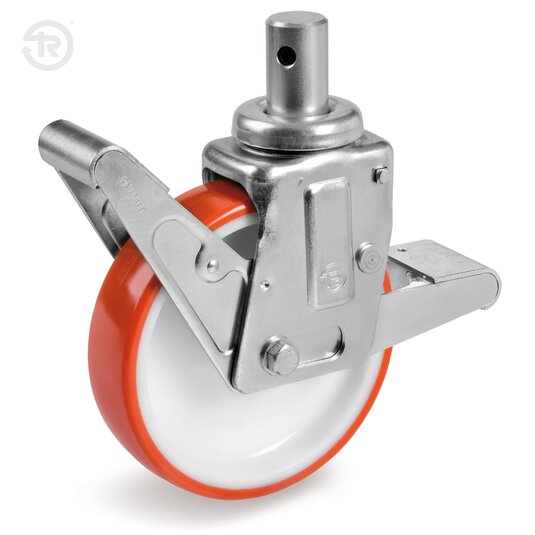

TR-60-TRAB-2PEDL

Roulette en polyuréthane thermoplastique à tige pour échafaudages, double pédale

Spécifications techniques

Faire défiler horizontalement

Description de la roue
Description de la monture
Milieux d'utilisation
Sols
Force de traction ou poussée pour la manutention de la roue

Description de la roue

Bandage en polyuréthane inject, dureté 55 Shore D. Corps en polyamide 6.

Description de la monture

Monture constituée de platine, bague de teneu des billes et chape en tôle d'acier zingué électrolytiquement. Dans les montures pour roues d'un diamètre de 125 et 150, l'organe de rotation est formé de un double chemin de billes lubrifiées à l'aide de graisse. Dans les montures pour roues d'un diamètre de 200, l'organe de rotation est formé d'une roulement axial à billes è effet simple et un chemin de billes lubrifiées à l'aide de graisse. Pour monture diamétre 150 et 200, l'axe central est formé de un tige lisse en acier et un écrou bloqué par déformation mécanique. Pour monture diamètre 125 el axe central est formé de un tige lisse refoulée par déformation mécanique.

Milieux d'utilisation

Indiquées pour les milieux industriels, même en présence d'eau et de vapeur saturée, d'alcools et de glycols, d'acides organiques et minéraux.

Acides faibles

Acides forts

Eau

Alcool

Bases faibles

Bases fortes

Hydrocarbures

Solvants

Sols

Indiquées sur les sols à grès et béton-résine. Deconseillées sur des terrains de terre battue ou en présence de résidus de travail. Pas indiquées s'il y a des obstacles, même de petites dimensions, le long du parcours.

Asphalte

Beton-Resine

Sol Grillage

Obstacles

Gres

Sol Deblaye

Sol Avec Copeaux

Force de traction ou poussée pour la manutention de la roue

Pour chaque charge et diamètre, le tableau indique la force (en daN) nécessaire pour pousser ou tracter une seule roue à la vitesse constante de 4 km/h sur sol lisse. Pour la manutention manuelle d'un chariot à 4 roues, choisir des diamètres qui portent à des valeurs 5 daN; pour une manutention fréquente choisir des valeurs 3 daN.

Diamètre	Largeur	100	150	200	250	300	350	400	450
80	0	4,5
100	0	2,2	4,5
125	0	1,2	2,2	4
150	45	<1	2	3,2	4,5	6	9
150	35	<1	2	3,2	5
200	0	<1	<1	<1	2,5	3	4	5,5	7
