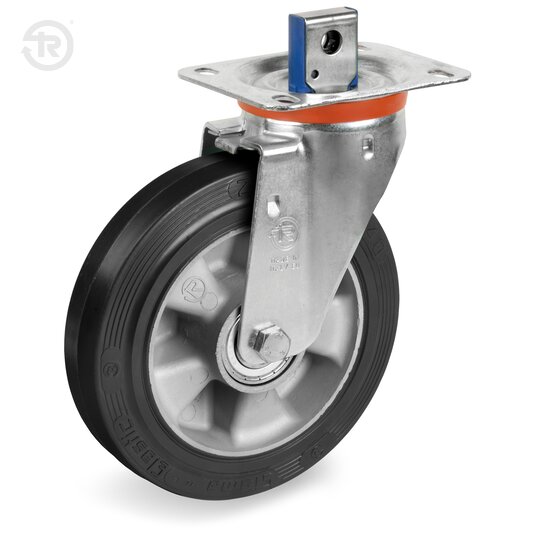

TR-72AL-NL-M
Roues avec montures pour charges légères et montures pour charges moyennes

Bendage caoutchouc Sigma Elastic, corps en aluminium



loading

Spécifications techniques

Faire défiler horizontalement
Description de la roue

Description de la roue

Bandage en caoutchouc vulcanisé « Sigma Elastic » ; dureté 70 +/-3 Shore A. Corps en alluminium moulé sous pression

Description de la monture

Description de la monture

Monture pivotante à platine NL frein hexagonal
Monture constituée de platine, bague de teneu des billes et chape en tôle d'acier zingué électrolytiquement ; organe de rotation formé de deux couronnes de billes graissées et protection avec anneau pare-poussière en polyéthylène. Tige centrale intégrée à la platine, obtenue par moulage et montée par rivetage. Un dispositif de freinage hexagonal est positionné au centre de la platine pour permettre le blocage simultané de la monture et de la roue.

Milieux d'utilisation

Milieux d'utilisation

Milieux industriels, même en présence d'humidité. Deconseillées en présence d'acides forts et de solvants.

verde
Acides faibles
rosso
Acides forts
giallo
Eau
verde
Alcool
giallo
Bases faibles
giallo
Bases fortes
giallo
Hydrocarbures
rosso
Solvants
Sols

Sols

Indiquées pour tous les types de sol, même pour une utilisation en extérieur. Elles permettent un dépassement facile des obstacles, n'endommagent pas les sols délicats, peuvent cependant tacher le sol.

asfalto
Asphalte
cemento-resine
Beton-Resine
grigliato
Sol Grillage
con-ostacoli
Obstacles
piastrelle
Gres
sterrato
Sol Deblaye
con-trucioli
Sol Avec Copeaux
Force de traction ou poussée pour la manutention de la roue

Force de traction ou poussée pour la manutention de la roue

Pour chaque charge et diamètre, le tableau indique la force (en daN) nécessaire pour pousser ou tracter une seule roue à la vitesse constante de 4 km/h sur sol lisse. Pour la manutention manuelle d'un chariot à 4 roues, choisir des diamètres qui portent à des valeurs 5 daN; pour une manutention fréquente choisir des valeurs 3 daN.

DiamètreLargeur100200300400500
10003
125402,55
16001,83,55
18002,346
200012,456,59
250012,456,59
