Cómo escoger la rueda justa

1. Tipo de aplicación

Identificar el uso para definir los requisitos esenciales de la rueda en cuanto a materiales, resistencia y prestaciones.

2. Carga total

La capacidad de carga máxima de las ruedas para uso industrial se expresa en daN y se determina mediante pruebas realizadas de acuerdo con la norma ISO 22883:2004. En el caso de ruedas para colectividad, la capacidad máxima se determina mediante pruebas realizadas según la norma ISO 22881:2004; en el caso de ruedas para muebles, según las normas ISO 22879:2016 o 22880:2016.

Para calcular la capacidad requerida para una aplicación específica, hay que tener en cuenta el peso del vehículo, el número de ruedas en contacto con el suelo y la posición de la carga con respecto al centro de gravedad.

Carga sólida:

en un carro con cuatro ruedas en movimiento, las ruedas que trabajan son siempre tres.

Carga líquida:

en un carro con cuatro ruedas en movimiento, las ruedas que trabajan son siempre dos debido al movimiento ondulatorio del líquido.

3. Tipo de desplazamiento

• Desplazamiento manual comprobar atentamente el esfuerzo realizado por el operador. De acuerdo con la normativa vigente, se recomienda no sobrepasar los 5 kg si el esfuerzo se realiza de forma esporádica, y disminuir a 3 kg en caso de desplazamientos frecuentes o de recorridos largos. En la documentación de Tellure Rôta se proporciona, para cada serie de ruedas, una tabla con la fuerza de tracción/empuje con diferentes valores de carga en función de la variación del diámetro.
• Desplazamiento mecánico o mixto manual/mecánico para estos usos, se recomiendan ruedas con núcleo de materiales metálicos, revestimiento de poliuretano colado, cojinetes de bolas y soportes adecuados (soportes pesados con cojinetes endurecidos, extrapesados o electrosoldados). Para los productos adecuados para estos usos, en nuestra documentación se indica, como referencia, la capacidad a 6 km/h. Sin embargo, en caso de uso a velocidades superiores a 4 km/h, debe tenerse en cuenta una posible reducción de la capacidad de carga de las ruedas (enlace más abajo).

Las prestaciones de las ruedas indicadas en la documentación de Tellure Rôta se refieren a desplazamientos intermitentes. En caso de que sea necesario un desplazamiento continuo, contáctenos para obtener más información.

El catálogo incluye una tabla para cada serie de ruedas en la que se indica la fuerza de tracción o empuje necesaria para mover la carga, como en el ejemplo siguiente.

Fuerza de tracción o empuje para la movimentación de la rueda

Para cada carga y diámetro, la tabla indica la fuerza (en daN) necesaria para empujar o arrastrar una sola rueda a una velocidad constante de 4 km/h sobre suelo liso. Para la movimentación manual de un carro de 4 ruedas, elegir diámetros que den valores < 5 daN; para movimentación frecuente, elegir valores < 3 daN.

4. Velocidad

Hay que tener en cuenta que, a mayor velocidad, se reduce la capacidad de carga de la rueda, con porcentajes diferentes según el tipo de revestimiento.

Para aplicaciones de alta velocidad (más de 6 km/h), se recomiendan ruedas con revestimiento de poliuretano colado combinadas con soportes electrosoldados.

VARIACIÓN DE LA CAPACIDAD DE CARGA SEGÚN LA VELOCIDAD

Esta tabla muestra únicamente las tipologías de rueda recomendadas por Tellure Rota para usos a velocidades superiores a 4 km/h. Para los productos no incluidos, se desaconseja el uso con movimentación mecánica a velocidades superiores a 4 km/h.

Para usos a velocidades superiores a 4 km/h se recomienda el uso de ruedas con cubo con rodamientos de bolas, combinadas con soportes pesados P-PX, pesados con cojinetes endurecidos PT, extra-pesados EP, electrosoldado EE MHD, EE HD, EE EHD, electrosoldado pareado EEG MHD, EEG HD, EEG EHD y electrosoldado con

Los soportes industrial liviano SL, NL, NLX y los soportes medios M se desaconsejan para usos con movimentación mecanizada y a velocidades superiores a 4 km/h.

Descargar PDF

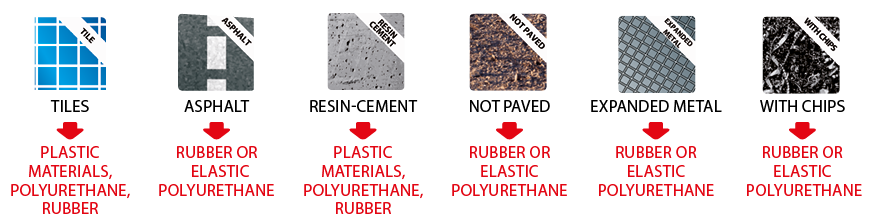

5. Pavimentos y ambiente

Para cada serie, comprobar la compatibilidad con los distintos tipos de pavimento y las condiciones ambientales indicadas en la documentación.

6. Presencia de agentes químicos

Para cada serie, comprobar la compatibilidad con las principales familias de agentes químicos (enlace a tabla).

En presencia de agua, aceite, grasa o sustancias corrosivas, es necesario elegir ruedas y soportes fabricados con materiales resistentes, que aseguren el rendimiento y la duración a lo largo del tiempo.

Descargar PDF

7. Maniobrabilidad

La facilidad de conducir y maniobrar los carros depende del número y la disposición de las ruedas, del tipo de soportes y de la posición del centro de gravedad de la carga; todos estos factores deben evaluarse cuidadosamente para definir la configuración de montaje más adecuada.

Cuatro ruedas giratorias

Garantizan la máxima maniobrabilidad; el carro puede girar sobre sí mismo y cambiar de dirección con gran facilidad, aunque con menor control.

Dos ruedas giratorias y dos fijas

Solución preferida para recorridos largos y rectilíneos, con cargas medias y tracción manual.

Cuatro ruedas giratorias y dos fijas

Muy alta capacidad de carga y estabilidad, con excelente guiado en trayectos rectilíneos y capacidad de giro sobre sí mismo. Solución ideal para cargas muy elevadas y carros muy largos.

Cuatro ruedas fijas

Solución adecuada para trayectos largos y rectilíneos sin cambios de dirección.

Una rueda fija y dos giratorias

Solución adecuada para trayectos largos y rectilíneos con pocos cambios de dirección.

8. Consumo de energía

La cantidad de energía necesaria para mantener una rueda en movimiento aumenta con la carga y con el roce del eje y el rodamiento, pero disminuye a medida que aumenta el diámetro de la rueda.

Elegir ruedas de gran diámetro con mezclas adecuadas mejora el deslizamiento y reduce el consumo de energía.

Tabla de resumen
