Come scegliere la ruota giusta

1. Tipo di applicazione

Identificare l’impiego per definire i requisiti essenziali della ruota in termini di materiali, resistenza e prestazioni.

2. Carico complessivo

La portata massima delle ruote per utilizzi industriali è indicata in daN e definita con test realizzati secondo la normativa ISO 22883:2004. Per le ruote per collettività, la portata massima viene definita con test realizzati secondo la normativa ISO 22881:2004, per le ruote per mobilio secondo la normativa ISO 22879:2016 o 22880:2016.

Per calcolare la portata necessaria all'applicazione specifica, considerare il peso del mezzo, il numero di ruote a contatto con il suolo e la posizione del carico rispetto al baricentro.

Carico solido:

su un carrello con quattro ruote in movimento, le ruote che lavorano sono sempre tre.

Carico liquido:

su un carrello con quattro ruote in movimento, le ruote che lavorano sono sempre due a causa del movimento ondulatorio del liquido.

3. Tipo di movimentazione

• Movimentazione manuale verificare attentamente lo sforzo compiuto dall'operatore. Il consiglio, secondo le normative in essere, è di restare entro i 5 kg se lo sforzo viene effettuato sporadicamente, e di scendere a 3 kg in caso di elevata frequenza di spostamento o di tratti lunghi da percorrere. La documentazione di Tellure Rota riporta, per ogni serie di ruote, una tabella con la forza di trazione/spinta a diversi valori di carico al variare del diametro.
• Movimentazione meccanica o mista manuale/meccanica sono consigliate per questi utilizzi ruote con nucleo in materiali metallici, rivestimento in poliuretano colato, cuscinetti a sfere e supporti adeguati (supporti pesanti con piste temprate, extrapesanti o elettrosaldati). Per i prodotti idonei a questi utilizzi, riportiamo nella nostra documentazione la portata a 6 km/h come riferimento. In caso di utilizzi a velocità superiori ai 4 km/h, è comunque necessario considerare una possibile riduzione della capacità di carico delle ruote (link a sotto).

Le prestazioni delle ruote indicate nella documentazione di Tellure Rota sono da considerarsi per movimentazione intermittente. In caso di necessità di movimentazione continuativa, contattateci per approfondimenti.

Il catalogo riporta per ogni serie di ruote una tabella che indica la forza di trazione o spinta necessaria alla movimentazione del carico, come l'esempio sottoindicato.

Forza di trazione o spinta per la movimentazione della ruota

Per ogni carico e diametro, la tabella indica la forza (in daN) necessaria per spingere o trainare una sola ruota alla velocità costante di 4 km/h su pavimento liscio. Per movimentazione manuale di un carrello a 4 ruote scegliere diametri che portano a valori < 5 daN, per movimentazione frequente scegliere valori < 3 daN.

4. Velocità

Considerare che a velocità superiori la capacità di carico della ruota si riduce, con percentuali diverse in base al tipo di rivestimento.

Per applicazioni ad alte velocità (sopra i 6 km/h) sono consigliate ruote con rivestimento in poliuretano colato abbinate a supporti elettrosaldati.

VARIAZIONE PORTATA IN FUNZIONE DELLA VELOCITÀ

Questa tabella riporta i riferimenti solamente alle tipologie di ruota che Tellure Rota consiglia per uso a velocità superiori ai 4 km/h. Per i prodotti non presenti in questa tabella, l'uso con movimentazione meccanica e a velocità superiori ai 4 km/h è sconsigliato.

Per utilizzi a velocità superiori ai 4 km/h si raccomanda l'uso di ruote con mozzo cuscinetti a sfere, abbinate a supporti pesanti P-PX, pesanti con piste temprate PT, extrapesanti EP, elettrosaldati EE MHD, EE HD, EE EHD, elettrosaldati gemellati EEG MHD, EEG HD, EEG EHD, elettrosaldati molleggiati EES MHD.

I supporti leggero SL, NL, NLX, e medio M sono sconsigliati per utilizzi con movimentazione meccanizzata ed a velocità superiore a 4 km/h.

Scarica PDF

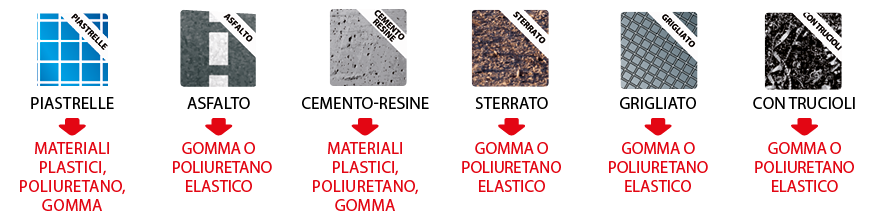

5. Pavimento e ambiente

Verificare per ogni serie la compatibilità con le diverse tipologie di pavimentazioni e con le condizioni ambientali indicate nella documentazione.

6. Presenza di agenti chimici

Verificare per ogni serie la compatibilità con le principali famiglie di agenti chimici.

In presenza di acqua, oli, grassi o sostanze corrosive è necessario scegliere ruote e supporti con materiali resistenti, così da preservare prestazioni e durata nel tempo.

Scarica PDF

7. Manovrabilità

La facilità di guida e manovra dei carrelli dipende dalla quantità e dalla disposizione delle ruote, dalla tipologia dei supporti e dalla posizione del baricentro del carico, elementi da valutare attentamente per definire la configurazione di montaggio più adatta.

Quattro ruote girevoli

Garantiscono la massima manovrabilità, il carrello può girare su se stesso e cambiare direzione di marcia con grande facilità, ma con difficoltà di controllo.

Due ruote girevoli e due fisse

Soluzione da preferire in presenza di lunghi percorsi rettilinei, per carichi medi a trazione manuale, dove il carrello può girare attorno alla propria lunghezza.

Quattro ruote girevoli e due fisse

Grandissima capacità di carico e stabilità, con ottima capacità di guida sui percorsi rettilinei e di rotazione del carrello su se stesso. È la soluzione ideale in presenza di carichi molto elevati e carrelli molto lunghi.

Quattro ruote fisse

Soluzione idonea per tragitti lunghi e rettilinei senza cambi di direzione.

Una ruota fissa e due ruote girevoli

Soluzione idonea per tragitti lunghi e rettilinei con pochi cambi di direzione.

8. Consumo di energia

La quantità di energia necessaria a mantenere una ruota in movimento aumenta con il carico e con gli attriti dell'asse e del rotolamento, ma diminuisce all'aumentare del diametro della ruota.

Scegliere ruote di grande diametro e con mescole adeguate migliora la scorrevolezza e riduce il dispendio energetico.

Tabella riassuntiva

Scarica PDF
