Cuscinetti a sfere

Soluzione da impiegare con i carichi più elevati e per le movimentazioni di tipo continuativo.

Il valore indicativo del coefficiente di attrito radente
è b=0,0015.

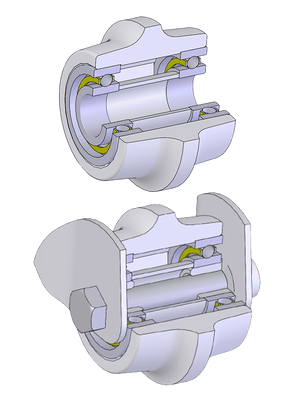

I cuscinetti a sfera schermati vengono assembalti nelle relative sedi, ricavate nel mozzo ruota in modo da ottenere le opportune tolleranze di interferenza.
L’assale può essere realizzato attraverso due soluzioni costruttive:
a) un tubetto calibrato e lavorato per ottenere una superficie omogenea sulla quale sono inseriti i cuscinetti e dei distanziali; la vite e il dado vengono serrati fino a bloccare il distanziale e i cuscinetti;
b) due boccole di riduzione del foro cuscinetti al diametro della vite, dotate di un collarino di diametro maggiorato facente funzione di distanziale esterno.; il serraggio avviene tramite vite e dado auto frenante, serrando le due boccole contro i cuscinetti ruota.
Gli assali possono essere forniti in versione acciaio zincato o acciaio inossidabile.
Le ruote e i rulli possono essere forniti anche solamente con opportuna sede di
alloggiamento dei cuscinetti (senza distanziali interni).
