TR-68-NL-M
Ruote con supporti per carichi leggeri e supporti per carichi medi

Ruote monolitiche in poliammide 6



loading

Specifiche tecniche

Scorri orizzontalmente
Descrizione ruota

Descrizione ruota

Ruote monolitiche in poliammide 6

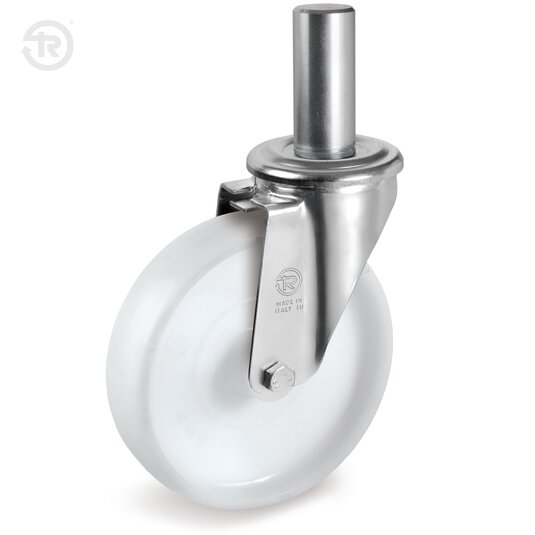

Descrizione supporto

Descrizione supporto

Supporto costituito da piastra, anello tenuta sfere e forcella in lamiera d'acciaio zincato elettroliticamente; organo di rotazione formato da due giri sfere lubrificati a grasso. Codolo liscio in acciaio zincato. Perno centrale di acciaio stampato assemblato per ribaditura.

Ambienti di utilizzo

Ambienti di utilizzo

Indicate in ambienti industriali, anche in presenza di agenti chimici aggressivi. Sconsigliate in presenza di acidi organici forti e minerali concentrati.

giallo
Acidi deboli
rosso
Acidi forti
verde
Acqua
verde
Alcol
verde
Basi deboli
giallo
Basi forti
verde
Idrocarburi
giallo
Solventi
Pavimenti

Pavimenti

Adatte solo su pavimentazione liscia e compatta. Non adatte se vi sono ostacoli sul percorso.

no asfalto
Asfalto
cemento-resine
Cemento Resine
no grigliato
Grigliato
no con-ostacoli
Con Ostacoli
piastrelle
Piastrelle
no sterrato
Sterrato
no con-trucioli
Con Trucioli
Forza di trazione o spinta per la movimentazione della ruota

Forza di trazione o spinta per la movimentazione della ruota

Per ogni carico e diametro, la tabella indica la forza (in daN) necessaria per spingere o trainare una sola ruota alla velocità costante di 4 km/h su pavimento liscio. Per movimentazione manuale di un carrello a 4 ruote scegliere diametri che portano a valori 5 daN, per movimentazione frequente scegliere valori 3 daN.

DiametroLarghezza10020030040050070010001200
6505,5
8004
10003,569
12502,5568
150012,56810
1750<125,579
2000<11,84,75,86,57,8
2500<11,544,5681216
Proprietà dei modelli riservata ai termini di legge. Disegni e immagini non riproducibili se non citando la fonte.
