TR-75-EEMHD

Compact castors in poliuretano TR

Nucleo acciaio, con cuscinetti a sfere

TR-75-SF-EE-MHD

Rulli in poliuretano TR, supporto fisso elettrosaldato

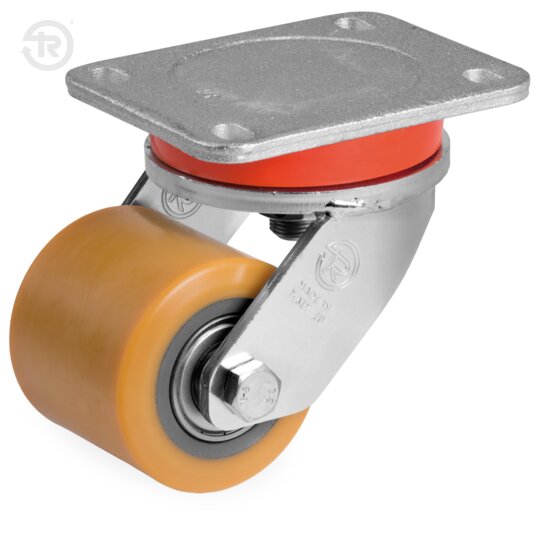

TR-75-SRP-EE-MHD

Rulli in poliuretano TR, supporto rotante elettrosaldato

Specifiche tecniche

Scorri orizzontalmente

Descrizione ruota
Descrizione supporto
Ambienti di utilizzo
Pavimenti
Forza di trazione o spinta per la movimentazione della ruota

Descrizione ruota

Rivestimento in poliuretano colato "TR"; durezza 92+/-2 Shore A. Nucleo ottenuto da tubo in acciaio senza saldature.

Descrizione supporto

Supporto costituito da piastra in acciaio forgiato con perno integrato, forcella con orecchie imbutite elettrosaldate alla flangia, organi di rotazione composti da un cuscinetto assiale a sfere e un cuscinetto a rulli conici, ingrassatore e sistema di anti-allentamento del dado di bloccaggio.

Ambienti di utilizzo

Idoneo all'impiego in ambienti con presenza di agenti atmosferici, alcoli e glicoli; se ne sconsiglia l'utilizzo in ambienti con presenza di acidi organici e minerali, soluzioni basiche e vapore saturo.

Acidi deboli

Acidi forti

Acqua

Alcol

Basi deboli

Basi forti

Idrocarburi

Solventi

Pavimenti

Adatte su piastrelle e cemento-resina. Non consigliate su pavimenti sterrati o in presenza di residui di lavorazione. Non macchiano e non danneggiano i pavimenti delicati.

Asfalto

Cemento Resine

Grigliato

Con Ostacoli

Piastrelle

Sterrato

Con Trucioli

Forza di trazione o spinta per la movimentazione della ruota

Per ogni carico e diametro, la tabella indica la forza (in daN) necessaria per spingere o trainare una sola ruota alla velocità costante di 4 km/h su pavimento liscio. Per movimentazione manuale di un carrello a 4 ruote scegliere diametri che portano a valori 5 daN, per movimentazione frequente scegliere valori 3 daN.

Diametro	Larghezza	100	200	300	500	600	800	1000
80	90	1,3	2,7	4,4	8,2	10,4	15,3
80	70	1,3	3	5,5	10,3	13,5
82	70	1	2,6	5,4	11,2	15,3
82	85	1	2,6	5	10,5	13,9	22
82	100	<1	<1	2,3	6,7	9,8	17,8	28
82	90	<1	2,3	4,2	9	12,2	20
85	40	1,4	5,3	10,4
85	70	<1	1,9	5,2	10,9	15,5
85	80	<1	1,6	4,5	9,5	13,6	24
85	100	<1	<1	2	5,8	9,3	17	27
85	90	<1	<1	3,5	7,9	11,4	20,5
