RICHTUNGSFESTSTELLER

Der Richtungsfeststeller ist ein Zubehörteil, das mittels der Befestigungsschrauben an der Platte der Lenkrolle angebracht wird. Durch seine Betätigung wird die Drehung des Gehäuses in eine festgelegte Richtung blockiert und dieses somit fixiert. Das System wird an mindestens zwei der vier Lenkrollen eines Wagens eingesetzt, wodurch der Wagen mit zwei Lenkrollen und zwei Bockrollen ausgestattet wird und mehrere Wagen gleichzeitig gezogen werden können.

Richtungsfeststeller für Gehäuse NL - P - PT

Richtungsfeststeller für NL-Gehäuse, Durchmesser von 80 bis 150 mm

Richtungsfeststeller für NL-Gehäuse

Der Richtungsfeststeller ist in der Lenkrolle integriert.

Er eignet sich für handgezogene Wagen oder für mechanisch gezogene Wagen mit niedriger Geschwindigkeit (bis maximal 6 km/h) auf Böden in gutem Zustand. Zur Vereinfachung der Anwendung ist er mit einer automatischen Einrastfunktion in der Richtungskerbe der Rolle ausgestattet, die sich am Kugelkranz der Lenkrollen befindet.

Auf Anfrage kann er an NL-Gehäusen für Durchmesser 80-100-125-140/150 mm (Plattengröße 100x85 mm) montiert werden.

Richtungsfeststeller für NL, P- und PT-Gehäuse, Durchmesser von 125 bis 200 mm (Art.-Nr. 401215)

/Richtungsfeststeller für NL, P- und PT-Gehäuse

Für die Befestigung an der kurzen Seite der Platte ausgelegt.

Bestehend aus verzinkten Stahlblechteilen, geeignet für handgezogene oder mechanisch gezogene Wagen mit niedriger Geschwindigkeit (bis 6 km/h) auf Böden in gutem Zustand.

Zur Vereinfachung der Anwendung ist er mit Einrasthaken für das automatische Einrasten in die Richtungskerbe der Rolle an der Gabel der Lenkrollen ausgestattet.

Als Zubehör erhältlich und kombinierbar mit Lenkrollen der Serien NL, P und PT für Raddurchmesser 125, 150, 160, 175, 180 und 200 mm, mit Platte 140x110 mm, in schwenkbarer Ausführung, mit hinterem Pedalbremsen- oder Zentralbremssystem.

Nicht kompatibel mit Gehäusen mit vorderer Pedalbremse.

Richtungsfeststeller für elektroschweißte Gehäuse

Richtungsfeststeller für EE MHD, EES MHD, EEG MHD und EE HD Gehäuse (Artikelnr. 401216-401217)

Richtungsfeststeller

Gestaltet um an der kurzen Kante der Platte angebracht zu werden, und aus Komponenten verzinktem Stahlblech gebaut, dieser Richtungsfeststeller eignet sich für Wagen, die durch mechanischen Zug bewegt werden mit Geschwindigkeiten bis 16 km/h im Innen- und Außenbereich (Asphalt, Beton) mechanisch gezogen werden.

Um die Anwendung zu vereinfachen, ist der Richtungsfeststeller so gestaltet worden, dass er selbst in der Kerbe auf Gabel der Lenkrolle einrastet.

Eigenschaften:

  • Befestigung an der Gehäuseplatte mittels der Befestigungsschrauben
  • mit EE MHD und elektroschweißten, EEG MHD elektroschweißten Zwillingsgehäusen (nur in 100-125 mm), mit EES MHD (gefederte) elektroschweißte Gehäusen (für detaillierte Anweisungen sehen Sie Tabelle auf Seite 4)
  • kann nur mit Gehäusen verwendet werden, die mit Kerben in zwei (180°) oder vier (90°) Richtungen ausgestattet sind.

Auf Anfrage kann der Richtungsfeststeller mit Gehäusen mit personalisierten Richtungsfeststeller Kerben oder unter-schiedlichen Maßen kombiniert werden.
Richtungsfeststeller für EE MHD, EES MHD, EEG MHD und EE HD Gehäuse

Gehäuse mit 2 Kerben

Gehäuse mit 2 Kerben im 180° Abstand

 Gehäuse mit 4 Kerben

Gehäuse mit 4 Kerben im 90° Abstand

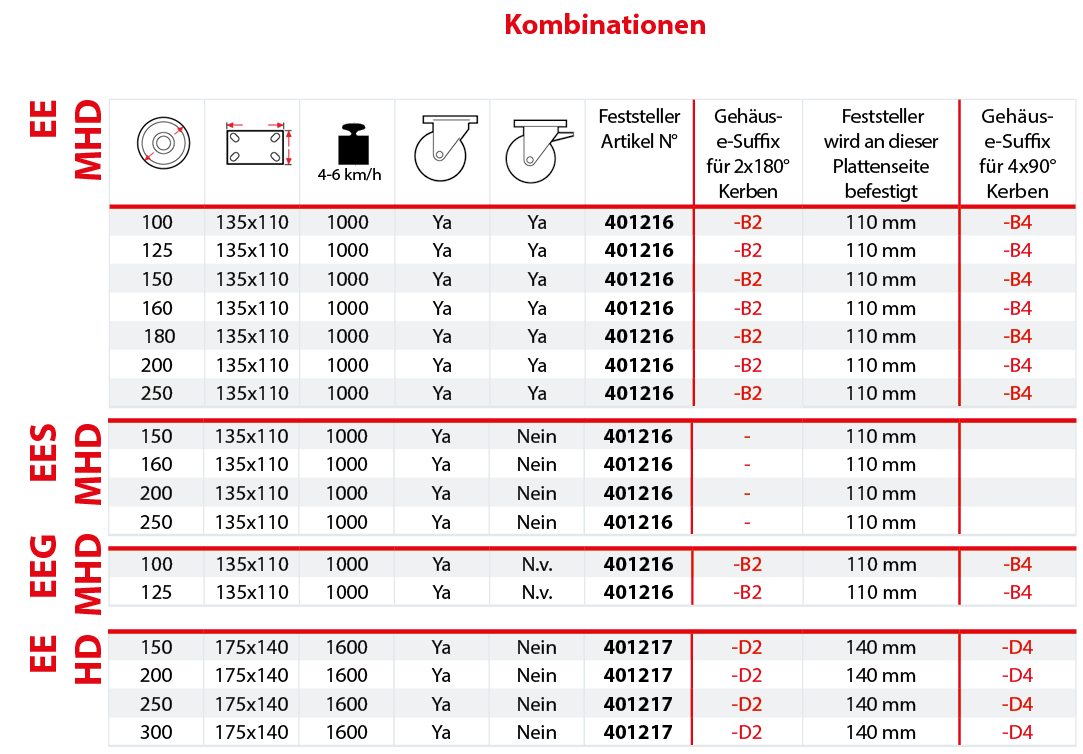

Kombinationen Richtungsfeststeller

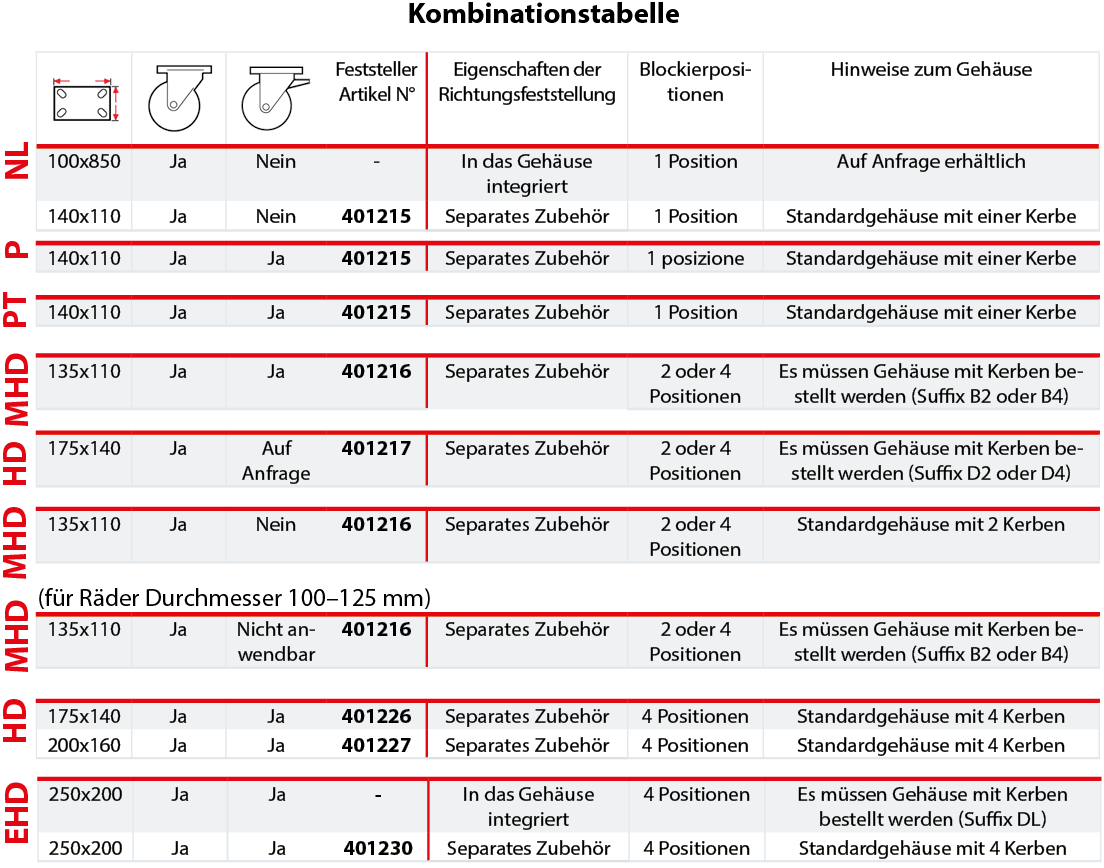

Der Richtungsfeststeller wird als Zubehör geliefert und kann nur mit Gehäusen kombiniert werden, die mit Richtungskerben ausgerüstet sind.

Um Rollen mit Richtungskerben zu bestellen, ist das in der Tabelle angegebene Suffix am Ende des Komplettcodes Rad+Gehäuse hinzuzufügen.

MONTAGESCHEMA
1
SCHRITT 1 VORBEREITUNG
Vier Schrauben und vier Muttern benutzen, im Maß M10 für Artikel 401216 und M14 für Artikel 401217.
• Selbstsichernde Muttern und Schrauben mit Festigkeitsklasse 8.8 sind zu bevorzugen.
• Die Schraubenlänge hängt vom Wagen ab und sollte in der Regel größer als 40 mm sein.
2
SCHRITT 2 MONTAGE
Gehäuse und Richtungsfeststeller wie abgebildet befestigen.
3
SCHRITT 3 GEWINDEPRÜFUNG
Feststellen, dass die Schraube mindestens 3 volle Gewindedrehungen aus der Mutter hervorsteht.
4
SCHRITT 4 ANZIEHEN
Mit einem Drehmomentschlüssel die Schrauben korrekt anziehen. Der empfohlene Anzugsdrehmoment für selbstsichernde Muttern ist 25 Nm für Artikel 401216 (Schrauben M10) und 60 Nm für Artikel 401217 (Schrauben M14).
5
SCHRITT 5 ENDKONTROLLE
Die Feststeller betätigen und feststellen, dass beide Gehäuse in Fahrtrichtung orientiert sind.
