Gehäuse für Gerüstrollen

Die Gerüststütze ist eine Lösung, die speziell für den Einsatz an Gerüsten und mobilen Konstruktionen gemäß der Norm UNI EN 1004-1:2021 mit einer maximalen Tragkraft von 750 daN entwickelt wurde. Sie eignet sich für Anwendungen im Bereich der mobilen Gerüste, bei denen hohe Standards hinsichtlich Sicherheit, Stabilität und Zuverlässigkeit beim Einsatz in der Höhe gefordert sind. Die Konstruktion der Halterung gewährleistet eine hohe Belastbarkeit und eine kontrollierte Handhabung und trägt so zur Gesamtsicherheit des Systems unter den in der einschlägigen Norm festgelegten Betriebsbedingungen bei.

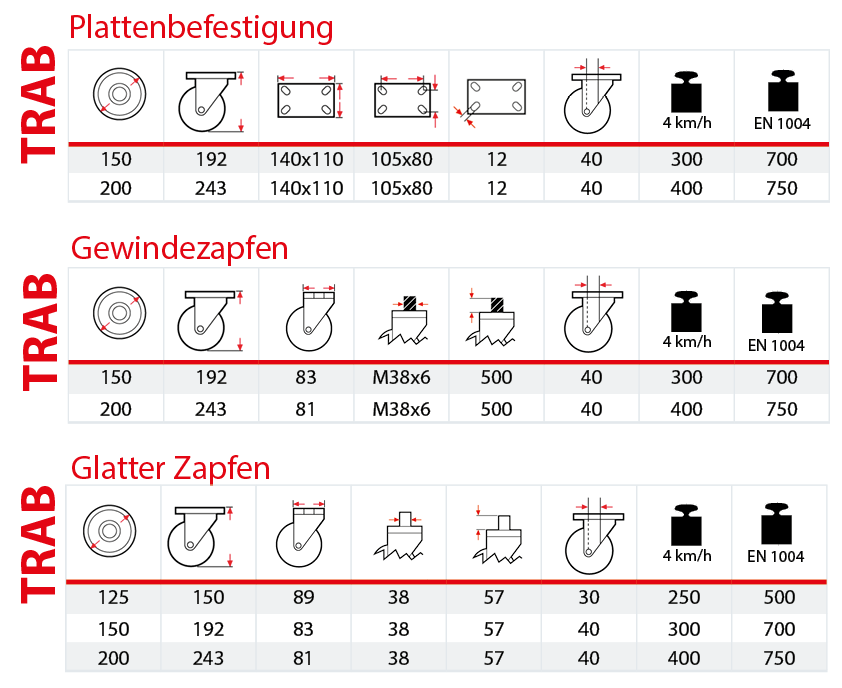

Konstruktionsmerkmale der Gehäuse für Gerüstrollen

1) Platte: elektrolytisch verzinktes Stahlblech 2) Gabel: elektrolytisch verzinktes Stahlblech 3) Kugellagerhaltescheibe: elektrolytisch verzinktes Stahlblech 4) Mittelbolzen: Gewindespindel mit Trapezgewinde, aus Stahlrohr gewonnen, und Mutter, durch Verformung gegen Abschraben gesichert. (Unterschiedlich für Platte oder glatten Zapfen) 5) Lenkorgane: bei Durchmesserr 125 und 150 mm: doppelter Kugelkranz mit Fettschmierung; bei Durchmesserr 200 mm: ein Axialkugellager und ein Kugelkranz, mit Fettschmierung 6) Staubschutzring: oranges Polyäthylen

Gehäuse für Fahrgerüste und gemäß der europäischen Norm EN 1004-1:2021 entwickelt.

Das Gehäuse ist so aufgebaut, dass bei der Betätigung des Feststellers die Ausladung des Rades annulliert wird sodass die Drehachse des Gehäuses und die Drehachse des Rades auf der gleichen Vertikale liegen, womit die Festigkeit des Geräts bei statischer Ladung erheblich verbessert wird.

Auch mit Doppelpedal erhältlich, für beide Einspannung und Abspannung des Rades.

Zusammenstellung mit folgenden Serien

SERIE 60	SERIE 68
