Technische Daten

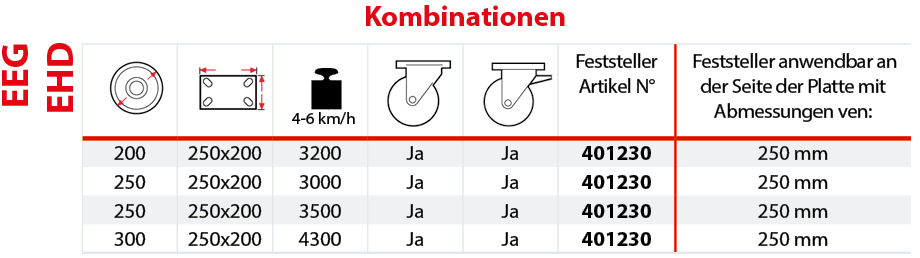

Richtungsfeststeller für Gehäuse Typ EEG EHD (Artikelnr. 401230)
 |
Der Richtungsfeststeller für elektroschweißte EEG EHD-Halterungen ist in einer Riegelkonfiguration ausgeführt, sodass auch bei sehr hohen Lasten eine wirksame Funktion gewährleistet wird. Er kann ausschließlich an vorbereiteten Gehäusen montiert werden, die über einen einzigen Montagepunkt für den Richtungsfeststeller verfügen, entsprechend der Aussparung in der Befestigungsplatte.
|
Er kann bereits montiert auf Rädern mit Gehäuse (mit Suffix DL) oder separat (Artikelnr. 401230) erworben werden; siehe Montageschema.

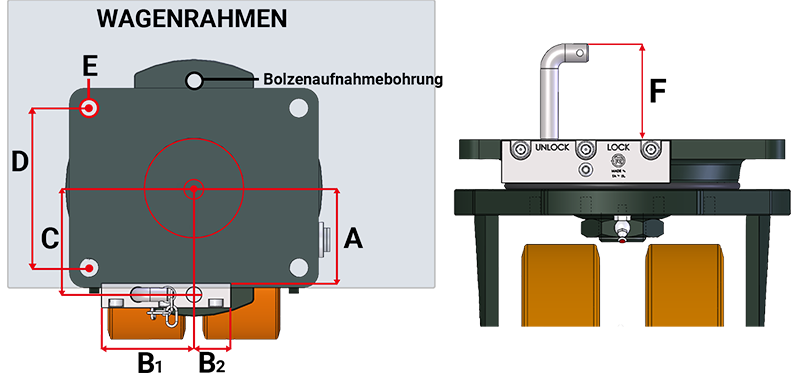

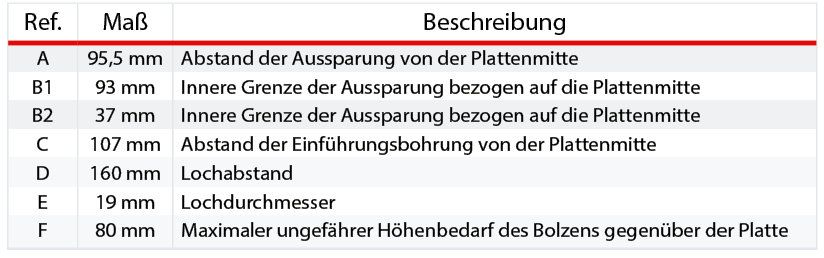

Die angegebenen Maße beziehen sich auf die Mitte der Platte und dienen zur Überprüfung der Kompatibilität des Wagenrahmens hinsichtlich der Positionierung des Richtungsfeststellers, auch in der Höhe.
Die Edelstahl-Gewindestifte der vorbereiteten Gehäuse mit einem Innensechs-kantschlüssel entfernen.
Mittelfeste Gewindesicherung auf den 3 Schrauben in den rot markierten Bereichen anwenden. Die drei Schrauben werden zusammen mit dem Richtungsfeststeller mittels Verwendung des Artikelnr. 401230 geliefert.
Den Richtungsfeststeller montieren, indem die Schrauben mit einem Innensechskantschlüssel angezogen werden.
Das Anziehen mit einem Drehmomentschlüssel durchführen und dabei das empfohlene Anzugsdrehmoment von 30 Nm auf die 3 Schrauben anwenden.
