Codoli

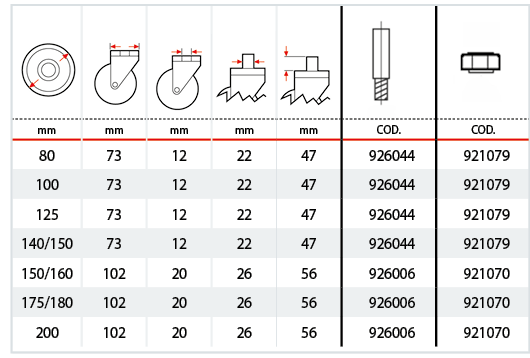

Codoli lisci e dadi per il montaggio

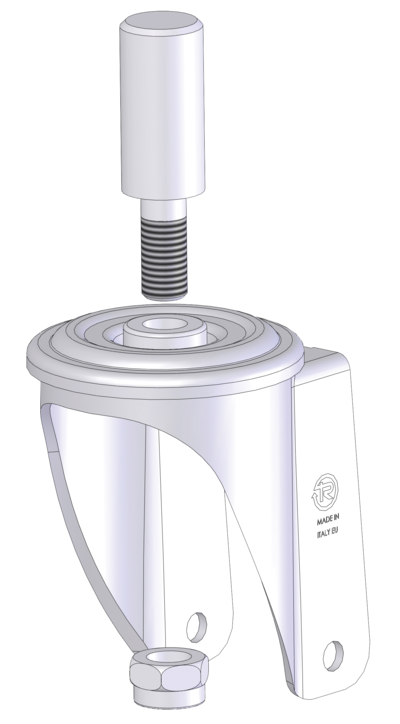

Schema di montaggio codoli lisci

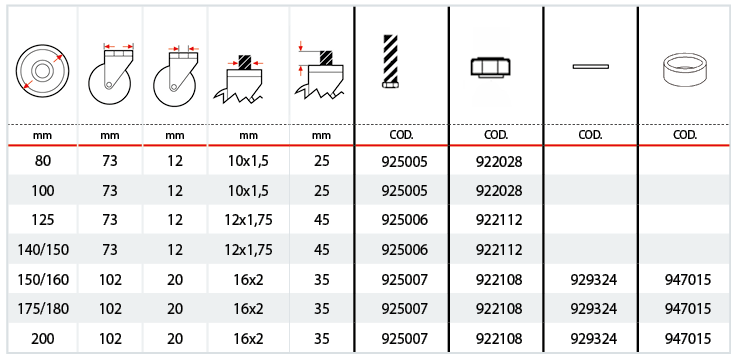

Codoli filettati, rondelle e dadi

Schema di montaggio codoli filettati

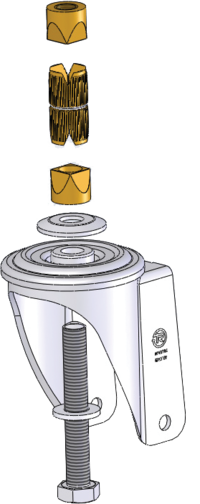

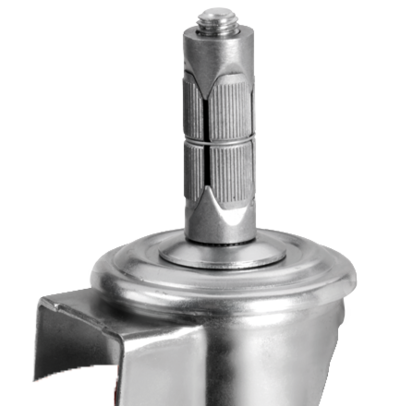

Progettato per ottimizzare la movimentazione dei carrelli tubolari e perfetto per l’utilizzo su carrelli componibili.

Abbinabile a ruote con supporto rotante a foro passante con diametro da 80 a 125 mm e adatto per il montaggio su tubi di diametro compreso tra 20 e 24 mm.

Proposto abbinato alle serie 60, 61, 71.

Si consiglia di serrare il prodotto con codolo ad espansione alle strutture tubolari con opportune coppie di serraggio. Coppie insufficienti possono compromettere la stabilità e/o la portata complessiva del prodotto.

Le coppie devono essere compatibili con lo spessore e la resistenza meccanica del tubo in cui viene utilizzato il prodotto. Le portate e i cicli di manutenzione consigliati sono relativi a supporti con attacco ad espansione serrati con coppia di 40 Nm.

Il fissaggio attraverso codolo ad espansione è soggetto a fenomeni di assestamento durante l’utilizzo; si consiglia una verifica periodica del serraggio dello stesso. In particolare, il prodotto subisce una prima fase di assestamento nei primi giorni di utilizzo; successivamente, è opportuno prevedere cicli di controllo secondo quanto indicato sulla Guida Uso e Manutenzione.
