Supporto leggero SL per ruote industriali

Il supporto leggero SL è una soluzione progettata per applicazioni di movimentazione con carichi ridotti, con una portata massima fino a 130 daN.

È indicato per carrelli e attrezzature industriali leggere dove sono richieste buona maneggevolezza, affidabilità e contenimento dei costi. La struttura del supporto SL garantisce un funzionamento semplice ed efficace, assicurando una corretta integrazione con diverse tipologie di ruote e contribuendo a una movimentazione fluida in ambiti di utilizzo non gravosi.

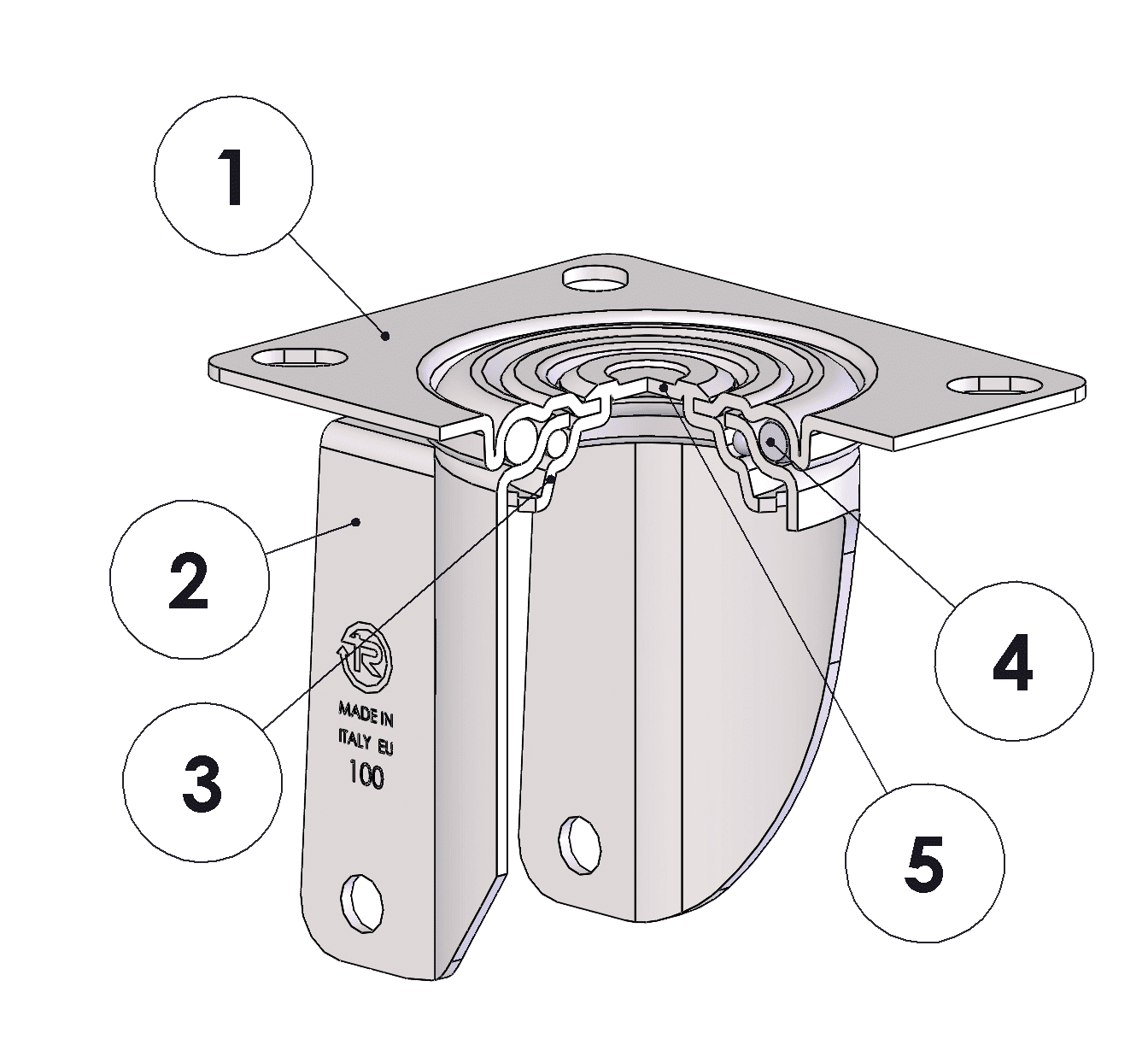

Caratteristiche costruttive del supporto leggero

1) Piastra in lamiera di acciaio stampato zincata elettroliticamente 2) Forcella in lamiera di acciaio stampato zincata elettroliticamente 3) Anello di tenuta sfere in lamiera di acciaio stampato zincata elettroliticamente 4) Rotazione su doppio giro di sfere lubrificato a grasso 5) Perno centrale di chiusura supporto integrale all’anello di tenuta sfere

Il supporto è in lamiera di acciaio stampata e zincata elettroliticamente.

L’organo di rotazione, costituito da due giri di sfere a scorrimento in piste calibrate ottenute sui componenti stampati, e l’assemblaggio dei supporti mediante deformazione a freddo del perno integrato nell’anello inferiore garantiscono una buona manovrabilità e giochi ridotti.

La sagomatura della piastra di fissaggio a protezione del giro sfere superiore e la lubrificazione delle sfere con grasso polivalente di utilizzo industriale riducono la manutenzione nelle normali condizioni di impiego del supporto.

Freni: azionamento anteriore

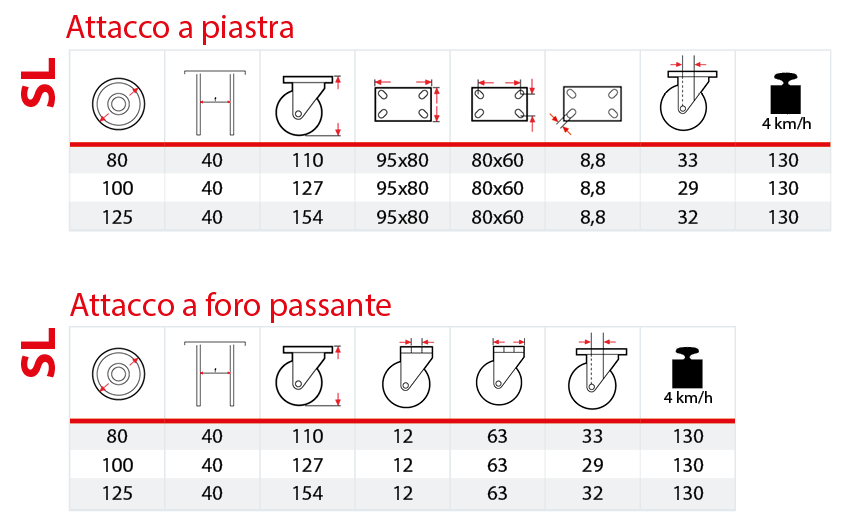

Abbinamenti alle ruote

SERIE 52	SERIE 53	SERIE 71
