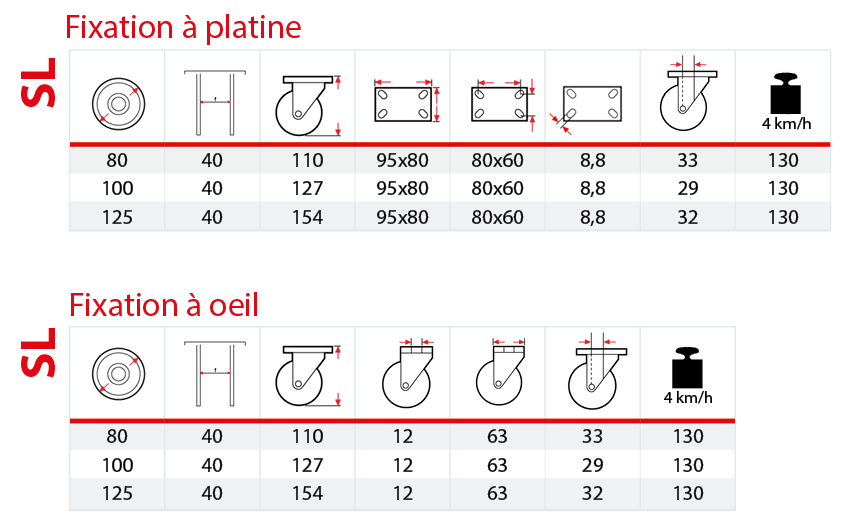

Légère SL - capacité de charge maximale 130 daN

1) Platine : tôle d’acier moulé, zinguée par électrolyte 2) Chape : tôle d’acier moulé, zinguée par électrolyte 3) Bague de tenue des billes : tôle d’acier moulé, zinguée par électrolyte 4) Organes de rotation : double rangée de billes graissée 5) Axe central : intégral avec la bague de tenue des billes

La monture est réalisée en tôle d’acier moulée et zinguée par électrolyte.

L’organe de rotation, constitué de deux rangées de billes à coulissement sur pistes calibrées obtenues sur les composants moulés, ainsi que l’assemblage des montures par déformation à froid de l’axe intégré dans l’anneau inférieur, garantissent une bonne manœuvrabilité et des jeux réduits.

Le façonnage de la platine de fixation, qui protège la rangée de billes supérieure, et la lubrification des billes avec de la graisse polyvalente d’utilisation industrielle réduisent les opérations d’entretien dans des conditions normales d’utilisation de la monture.

Blocages : actionnement avant

Assemblage avec roues

SÉRIE 52	SÉRIE 53	SÉRIE 71
