Bloccaggio Direzionale per supporti elettrosaldati gemellati EEG MHD - EEG HD

Il bloccaggio direzionale per supporti elettrosaldati gemellati EEG MHD ed EEG HD è un dispositivo che consente di bloccare l’orientamento della ruota durante la movimentazione, migliorando la stabilità e la controllabilità del carrello. È progettato per supporti elettrosaldati gemellati utilizzato in applicazioni industriali anche in condizioni di carico elevato e utilizzo intensivo.

Bloccaggio direzionale per supporti di tipo EEG MHD (codice 401216) e di tipo EEG HD (codice 401226 - 401227)

Bloccaggio direzionale per supporti elettrosaldati EE

Realizzato per il fissaggio sul lato corto della piastra, è composto da particolari in acciaio zincato ed è idoneo per carrelli con traino meccanizzato a velocità fino a 16 km/h su pavimentazione da interno e da esterno (asfalto e cemento).
Per facilitarne l’utilizzo, è dotato della funzione di auto inserimento negli intagli presenti sulla forcella dei supporti rotanti.

Caratteristiche:

si applica alla piastra 175x140 mm per il codice 401226
si applica alla piastra 200x160 mm per il codice 401227
si applica alla piastra del supporto rotante mediante le viti di fissaggio del supporto al carrello;
acquistabile come accessorio abbinabile a supporti elettrosaldati gemellati MHD con diametro 100 - 125 mm e a supporti elettrosaldati gemellati HD con diametro 125 -200 mm;
può essere abbinato solo a supporti predisposti per un bloccaggio a 2 direzioni (180°) o a 4 direzioni (90°) per il tipo EEG MHD, e solamente a 4 direzioni (90°) per il tipo EEG HD.

Bloccaggio direzionale per supporti elettrosaldati EEG HD

Bloccaggio direzionale per supporti di tipo EEG MHD

Supporto con 2 intagli a 180°

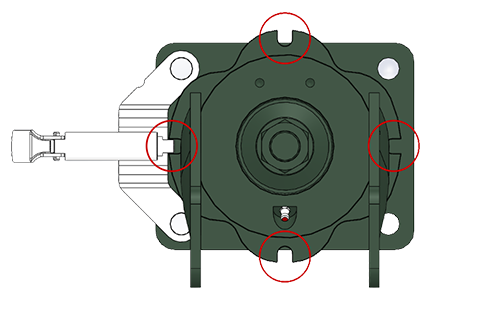

Supporto con 4 intagli a 90°

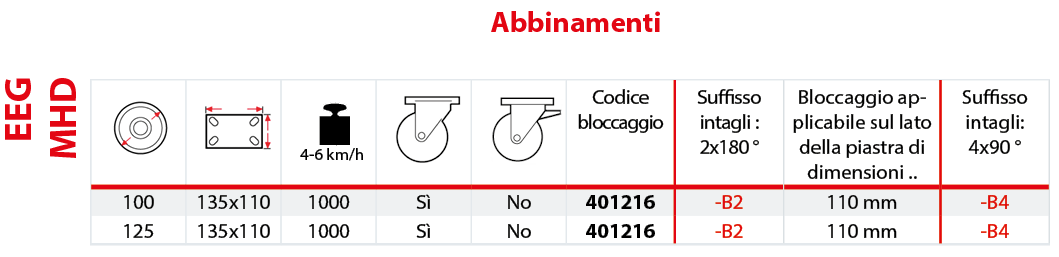

Tabella abbinamenti bloccaggi direzionali EEG MHD

Bloccaggio direzionale per supporti di tipo EEG HD

Supporto con 4 intagli a 90°

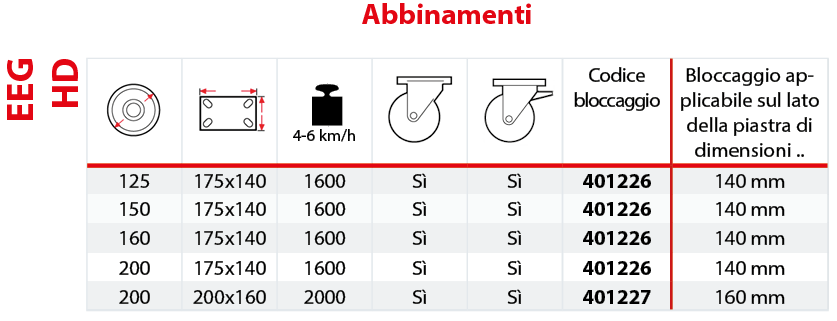

Tabella abbinamenti bloccaggio direzionale EEG HD

Il bloccaggio direzionale per supporti elettrosaldati viene fornito come accessorio e può essere abbinato solamente a ruote con supporti predisposti con intagli di direzionamento.
Per ordinare ruote con supporti predisposti con intagli, aggiungere il suffisso indicato in tabella al termine del codice del complessivo ruota+supporto.
Esempio: per ordinare il codice 628314 predisposto con 2 intagli, è necessario indicare il codice 628314B2.
Per ordinare il bloccaggio direzionale corrispondente è necessario ordinare il codice 401216.

Schema di montaggio

PREPARAZIONE

Procuparsi 3 viti e 3 dadi M10 per l'articolo 401216, M14 per l'articolo 401217-401226 e M16 per l'articolo 401027

Si consigliano dadi autobloccanti e viti con classe di resistenza 8.8 e una lunghezza delle viti indicativamente maggiore di 40 mm.

INSTALLAZIONE

Fissare il bloccaggio direzionale insieme al supporto come nell'immagine.

Verificare che il filetto della vite sporga dal dado di almeno 3 filetti.

SERRAGGIO

Verificare con chiave dinamometricil corretto serraggio dei bulloni.

La coppia consigliata con dado autobloccante è 48Nm per l'articolo 401216, 130Nm per l'articolo 401217-401226 e 205Nm per l'articolo 401227.

VERIFICA FINALE

Azionare il bloccaggio direzionale e verificare che i supporti risultino entrambi allineati alla direzione di marcia.
