Supporto Elettrosaldato gemellato EEG SHD per ruote industriali

Il supporto elettrosaldato gemellato EEG SHD è progettato per applicazioni di movimentazione con carichi estremamente elevati e condizioni di utilizzo particolarmente gravose. Disponibile per ruote di diametro 300 e 400 mm, raggiunge una portata massima rispettivamente di 5400 e 6000 daN. La struttura rinforzata, la configurazione a doppia ruota e gli organi di rotazione ad alta resistenza garantiscono stabilità, manovrabilità e affidabilità anche a pieno carico.

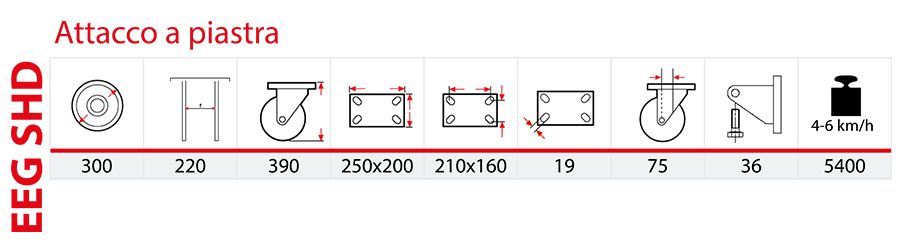

Supporto elettrosaldato gemellato EEG SHD - diametro 300 mm - portata max 5400 daN

Caratteristiche costruttive

1) Piastra: acciaio forgiato con perno integrato 2) Forcella: orecchie rinforzate elettrosaldate alla flangia 3) Organi di rotazione: cuscinetto assiale a sfere e cuscinetto a rulli conici 4) Ingrassatore 5) Sistema anti-allentamento dado

La piastra di fissaggio è realizzata in acciaio forgiato ad alto spessore con perno integrato; la forcella presenta orecchie ad alto spessore rinforzate e saldate alla flangia. Il cuscinetto assiale e il cuscinetto a rulli conici garantiscono un'ottima manovrabilità anche a pieno carico e aumentano la resistenza del supporto agli urti laterali. L'ingrassatore, il sistema anti-allentamento del dado di bloccaggio, l'O-ring di protezione dalla polvere e la zincatura elettrolitica favoriscono una lunga durata e una semplice manutenzione.

Nelle ruote con supporti fissi, il lato lungo della piastra è parallelo all'asse di volvenza delle ruote.

Bloccaggio direzionale: abbinabile al bloccaggio direzionale per supporti elettrosaldati gemellati tipo EEG EHD.

Abbinamenti alle ruote

SERIE 58GH	SERIE 64

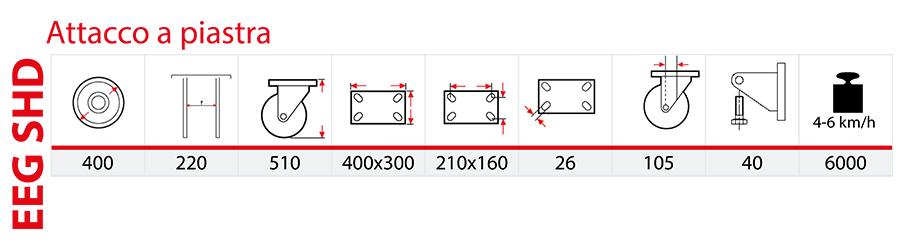

Supporto elettrosaldato gemellato EEG SHD - diametro 400 mm - portata max 6000 daN

Caratteristiche costruttive

1) Piastra: elettrosaldata con perno in acciaio ricavato dal pieno 2) Forcella: orecchie rinforzate elettrosaldate alla flangia 3) Organi di rotazione: cuscinetto assiale a sfere e cuscinetto a rulli conici 4) Ingrassatore 5) Sistema anti-allentamento dado

La piastra di fissaggio è realizzata in acciaio ad alto spessore con perno saldato; la forcella presenta orecchie ad alto spessore rinforzate e saldate alla flangia. Il cuscinetto assiale e il cuscinetto a rulli conici garantiscono un'ottima manovrabilità anche a pieno carico e aumentano la resistenza del supporto agli urti laterali. L'ingrassatore, il sistema anti-allentamento del dado di bloccaggio, l'O-ring di protezione dalla polvere e la zincatura elettrolitica favoriscono una lunga durata e una semplice manutenzione.

Nelle ruote con supporti fissi, il lato lungo della piastra è parallelo all'asse di volvenza delle ruote.

Abbinamenti alle ruote

SERIE 58GH	SERIE 64
