Bloccaggio Direzionale per supporti elettrosaldati gemellati EEG EHD

Il bloccaggio direzionale per supporti elettrosaldati gemellati EEG MHD ed EEG EHD è un dispositivo che consente di bloccare l’orientamento della ruota durante la movimentazione, migliorando la stabilità e la direzionalità del carrello. È progettato per supporti elettrosaldati gemellati destinati ad applicazioni industriali gravose, anche in presenza di carichi elevati e utilizzo intensivo.

Bloccaggio direzionale per supporti di tipo EEG EHD (codice 401230)

Il bloccaggio direzionale per supporti elettrosaldati gemellati EEG EHD è realizzato con una configurazione a chiavistello, in modo da poter agire in modo efficace anche in caso di carichi molto alti. Il dispositivo è realizzato con particolari in acciaio zincato ed è idoneo per l’impiego su carrelli con traino meccanizzato fino a una velocità di 16 km/h. Può essere utilizzato su pavimentazioni interne ed esterne (in base al tipo di ruota). Può essere montato solamente su supporti predisposti che prevedono un unico punto di montaggio del bloccaggio direzionale, in corrispondenza dello scasso nella piastra di fissaggio.

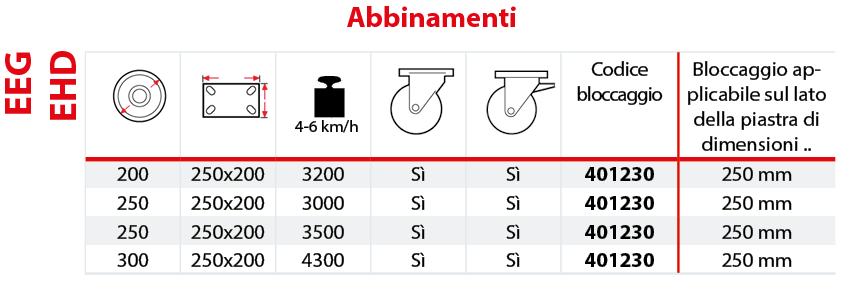

Può essere acquistato già montato su ruote con supporto (con suffiso DL) oppure separatamente (codice 401230) vedere schema di montaggio a sottostante.

Dimensioni di ingombro

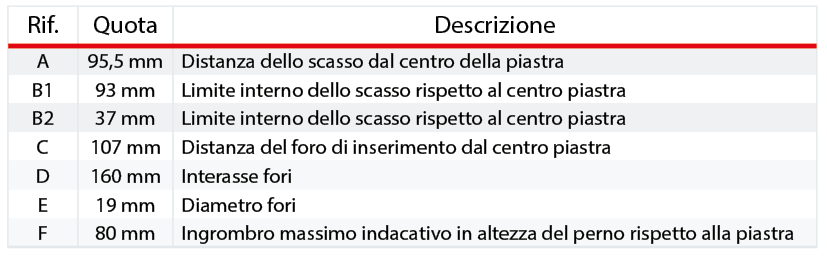

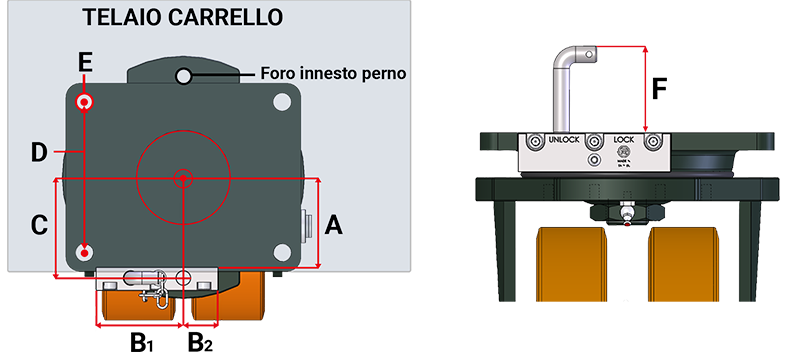

Le quote indicate sono riferite al centro della piastra e servono per verificare la compatibilità del telaio del carrello risepetto al posizionamento del bloccaggio direzionale, anche in altezza.

SCHEMA DI MONTAGGIO

1

2

3

4

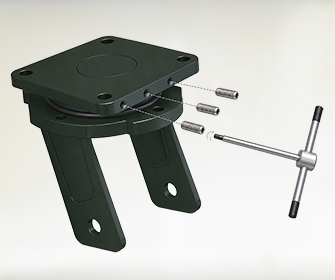

Rimozione grani

Rimuovere i grani inox dai supporti predisposti mediante chiave a brugola.

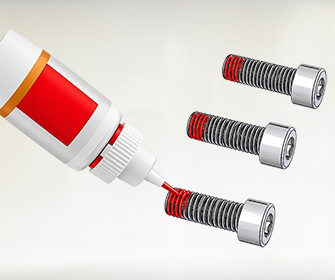

Applicazione frenafiletti

Applicare frenafiletti a media resistenza sulle 3 viti (fornite usando il codice 401230) nelle zone evidenziate in rosso.

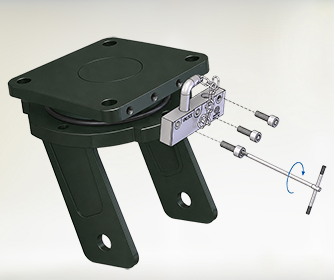

Assemblaggio

Assemblare il bloccaggio direzionale avvitando le viti con chiave a brugola.

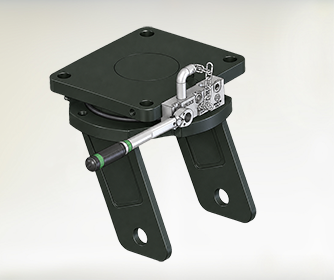

Serraggio

Effettuare il serraggio con chiave dinamometrica applicando la coppia di serraggio consigliata di 30 Nm alle 3 viti.
