Posicionador direccional para soportes electrosoldados EE MHD, EES MHD (código 402116) y EE HD (código 402117)

Posicionador direccional para soportes electrosoldados EE MHD - EE HD - EES MHD

Realizado para fijación en el lado corto de la pletina del soporte, está formado por piezas de acero galvanizado y es ideal para carros de remolque mecanizado hasta los 16 km/h sobre pavimentación interna o externa (asfalto, cemento).
Para facilitar su uso, está equipado con la función de auto inserción en las ranuras presentes en la horquilla de los soportes giratorios.


Características:

  • se monta en la pletina del soporte giratorio con los mismos tornillos de fijacion de la rueda  al carro;
  • se puede combinar con los soportes electrosoldados giratorios EE MHD y EE HD, con electrosoldados amortiguados EES MHD. Véase el detalle de las combinaciones disponibles;
  • sólo se puede combinar con soportes preparados para un bloqueo en 2 direcciones (180°) o en 4 direcciones (90°); consulte la tabla para saber cómo solicitar los soportes adecuados;
  • se puede combinar con los soportes electrosoldados giratorios DEL TIPO ee mhdcon freno trasero;
  • la combinación con los soportes con freno del tipo EE HD está disponible solo bajo solicitud;
  • no compatible con soportes EES MHD con freno.

Bajo pedido, es posible montar el posicionador direccional en soportes predispuestos con ranuras en posiciones diferentes o en soportes electrosoldados de diferente dimensión.
Posicionador direccional para soportes electrosoldados EE MHD - EE HD - EES MHD

Soporte con dos ranuras a 180°

Soporte con dos ranuras  a 180°

Soporte con cuatro ranuras a 90°

Soporte con cuatro ranuras a 90°

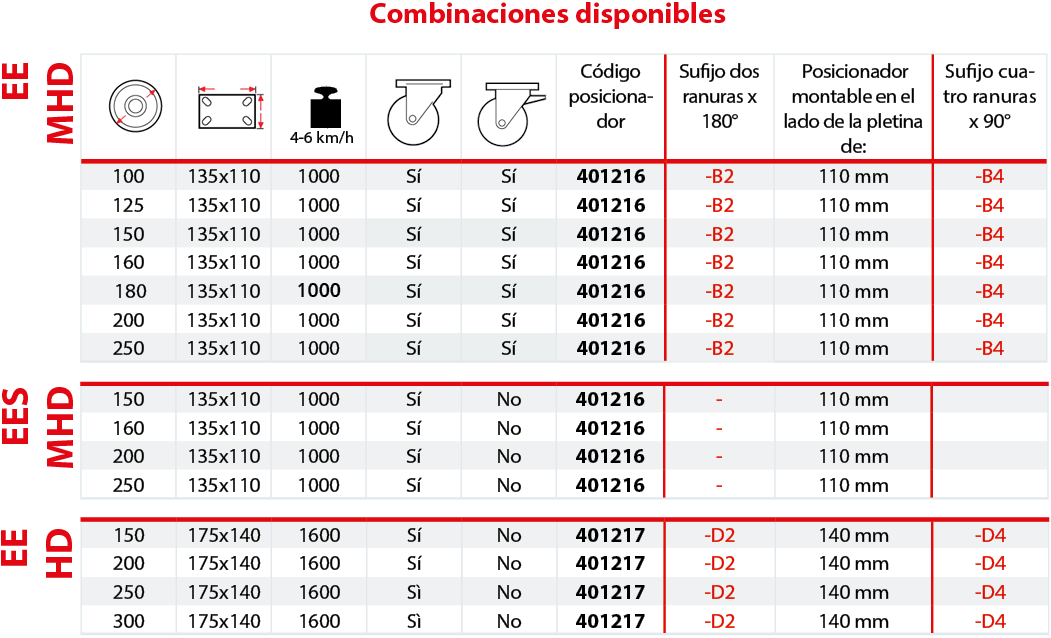

Combinaciones disponibles posicionador direccional

El posicionador direccional sólo puede montarse con soportes predispuestos  con ranuras dirreccionales. Para pedir ruedas predispuestas con ranuras hay que añadir los sufijos indicados en la tabla arriba al código del producto de catálogo.
Ejemplo: para solicitar la rueda 628314 con 2 ranuras, hay que pedir el código 628314B2.
Las excepciones son los soportes con amortiguación EES MHD, que ya vienen con 2 ranuras.

ESQUEMA DE MONTAJE

1
2
3
4

PREPARACIÓN

Usar 4 tuercas y 4 tornillos M10 para el posicionador con código 401216; M14 para el posicionador con código 401217-401226 y M16 para el código 401227.

Se aconsejan tuercas autobloqueantes y tornillos con clase de resistencia 8.8. La longitud de los tornillos depende del carro sobre el que se monta la rueda; por norma general tendrá que ser mayor de 40mm.

PREPARACIÓN

INSTALACIÓN

Fijar el posicionador direccional y el soporte conforme con lo indicado en la imagen.

Comprobar que la rosca del tornillo salga de la tuerca de, al menos, tres orificios.

INSTALACIÓN

FIJACIÓN

Comprobar por medio de una llave dinamométrica el ajuste de las tuercas.

El par de apriete aconsejado para tuercas autobloqueantes es de 48Nm para el código 401216, de 130Nm para el código 401217-401226 y de 205Nm para el código 401227.

FIJACIÓN

COMPROBACIÓN FINAL

Accionar el posicionador direccional y comprobar que ambos soportes estén alineados a la dirección de la marcha.

COMPROBACIÓN FINAL
