Posicionador direccional para soportes EEG EHD

Posicionador direccional para soportes electrosoldados dobles EEG EHD (código401230)

El posicionador direccional para soportes electrosoldados dobles EEG EHD está diseñado con una configuración de pestillo, lo que le permite actuar con eficacia incluso en caso de cargas muy elevadas.
El dispositivo está formado por piezas de acero galvanizado y es ideal para carros de remolque mecanizado hasta una velocidad de 16 km/h. Se puede utilizar en pavimentos interiores y exteriores (dependiendo del tipo de rueda).

Se puede montar sólo en soportes específicos que cuenten con un único punto de fijación del bloqueo direccional, situado en el hueco de la placa de fijación.

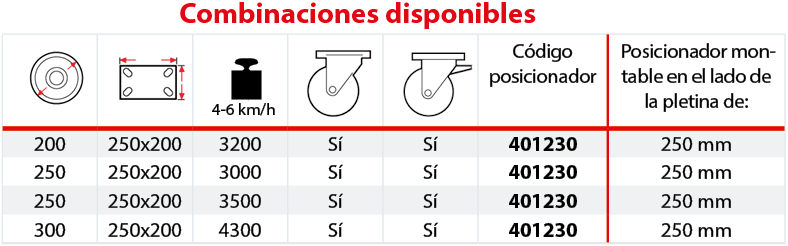

Se puede adquirir ya montado en ruedas con soporte (con el sufijo DL) o por separado (código 401230); consulte el esquema de montaje.

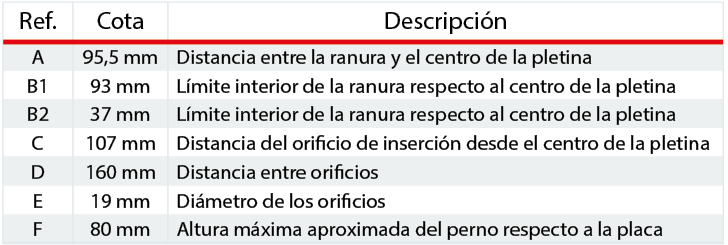

Dimensiones totales

Las medidas indicadas se refieren al centro de la placa y sirven para comprobar la compatibilidad del chasis del carro con respecto a la posición del bloqueo direccional, incluso en altura.

ESQUEMA DE MONTAJE

desatonillaR

Desatornillar los tornillos de fijación de acero inoxidable de los soportes existentes mediante llave Allen.

Aplicar fijacor

Aplicar fijador de roscas de resistencia media en los 3 tornillos en las zonas resaltadas en rojo.
Los tres tornillos se suministran junto con el bloqueo direccional utilizando el código 401230.

MONTAJE

Montar el bloqueo direccional atornillando los tornillos con llave Allen.

APRIETE

Apretar con una llave dinamométrica aplicando el par de apriete recomendado de 30 Nm a los 3 tornillos.
