Posicionador direccional para soportes electrosoldados dobles EEG MHD - EEG HD

Posicionador direccional para soportes electrosoldados dobles del tipo EEG MHD (código 401216)  y EEG HD (código 401226 para pletina 175x140 mm) (código 401227 para pletina 200x160 mm)

Posicionador direccional para soportes electrosoldados dobles EEG MHD

 Realizado para fijación en el lado corto de la pletina del soporte, está formado por piezas de acero galvanizado y es ideal para carros de remolque mecanizado hasta los 16 km/h sobre pavimentación interna o externa (asfalto, cemento).
Para facilitar su uso, incorpora una función de autoinserción en las ranuras de la horquilla de los soportes giratorios.


Características:

  • se monta en la pletina del soporte giratorio con los mismos tornillos de fijación de la rueda  al carro;
  • se puede combinar como accesorio con los soportes electrosoldados dobles giratorios EEG MHD de 100 a 125 mm de diámetro y con soportes electrosoldados dobles giratorios EEG HD de 125 a 200 mm de diámetro
  • sólo se puede combinar con soportes diseñados para un bloqueo en 2 direcciones (180°) o en 4 direcciones (90°) en el caso del modelo EEG MHD, y únicamente en cuatro direcciones (90°) en el caso del modelo EEG HD.

Posicionador direccional para soportes electrosoldados dobles EEG HD

Posicionador direccional para soportes del tipo EEG MHD

Soporte con dos ranuras a 180°

Soporte con dos ranuras  a 180°

Soporte con cuatro ranuras a 90°

Soporte con cuatro ranuras a 90°

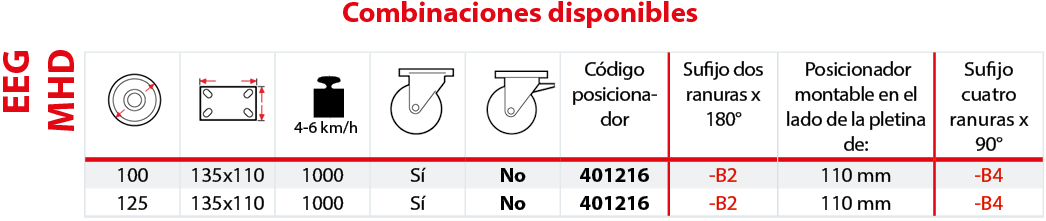

Combinaciones disponibles EEG MHD

Posicionador direccional para soportes del tipo EEG HD

Soporte con cuatro ranuras a 90°

Soporte con cuatro ranuras a 90°

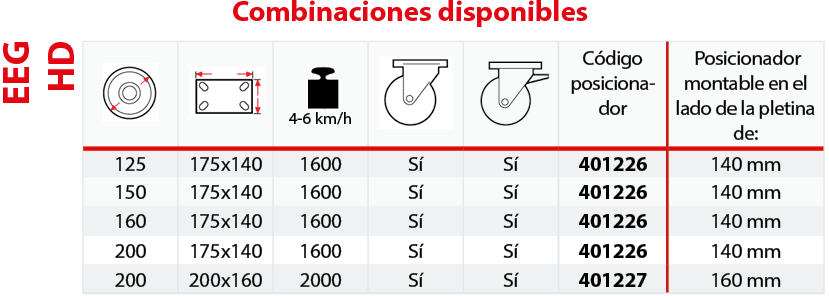

Combinaciones disponibles EEG HD

El posicionador direccional sólo puede montarse con soportes predispuestos  con ranuras dirreccionales.

Para pedir ruedas predispuestas con ranuras hay que añadir los sufijos indicados en la tabla arriba al código del producto de catálogo.
Ejemplo: para solicitar la rueda 628314 con 2 ranuras, hay que pedir el código 628314B2.

ESQUEMA DE MONTAJE

1
2
3
4

PREPARACIÓN

Usar 4 tuercas y 4 tornillos M10 para el posicionador con código 401216; M14 para el posicionador con código 401217-401226 y M16 para el código 401227.

Se aconsejan tuercas autobloqueantes y tornillos con clase de resistencia 8.8. La longitud de los tornillos depende del carro sobre el que se monta la rueda; por norma general tendrá que ser mayor de 40mm.

PREPARACIÓN

INSTALACIÓN

Fijar el posicionador direccional y el soporte conforme con lo indicado en la imagen.

Comprobar que la rosca del tornillo salga de la tuerca de, al menos, tres orificios.

INSTALACIÓN

FIJACIÓN

Comprobar por medio de una llave dinamométrica el ajuste de las tuercas.

El par de apriete aconsejado para tuercas autobloqueantes es de 48Nm para el código 401216, de 130Nm para el código 401217-401226 y de 205Nm para el código 401227.

FIJACIÓN

COMPROBACIÓN FINAL

Accionar el posicionador direccional y comprobar que ambos soportes estén alineados a la dirección de la marcha.

COMPROBACIÓN FINAL
